Одноканальная радиостанция 30,5 МГц

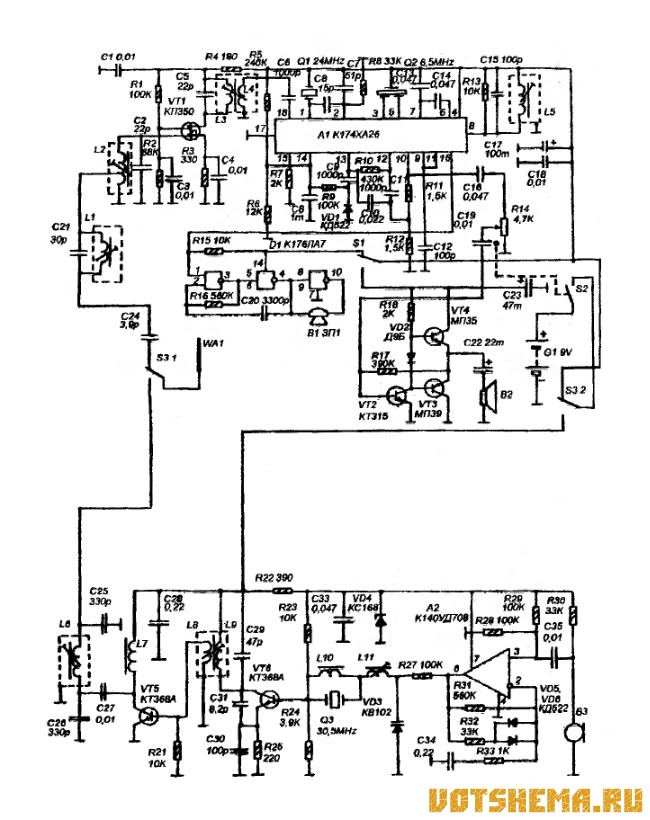

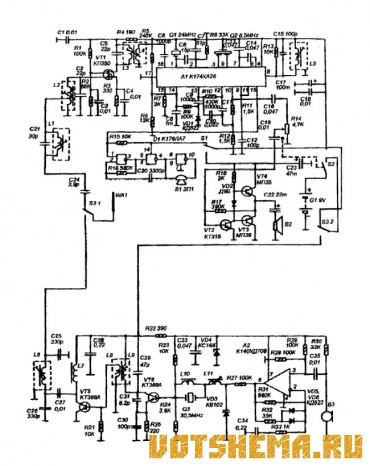

Эта одно канальная радиостанция работает с частотной модуляцией на частоте 30,5 мГц, что соответствует европейскому стандарту для беспроводных телефонов и радиостанций с малым радиусом действия. Дальность действия на открытой площадке около 500 м, в помещении до 100м. Предназначена для использования на строительных площадках, стадионах или автостоянках. Принципиальная схема показана на рисунке. Тракты сквозные (приемный и передающий раздельные). Радиоприемный тракт сделан на основе специализированной микросхемы.


К174ХА26, предназначенной для работы в связной аппаратуре, но схема ее включения отличается от типовой. Дело в том. что по типовой схеме К174ХА26 должна выполнять роль преобразователя частоты первой ПЧ (10,7 мГц) и полного тракта обработки второй ПЧ (465 кГц). В данном случае с целью упрощения устройства используется супергетеродинная схема с одним преобразованием частоты.

При этом роль первого и единственного преобразователя ложится на преобразователь микросхемы, а тракт ПЧ обрабатывает сигнал ПЧ 6,5 мГц (такое значение выбрано потому что эта ПЧ стандартна для звука телевизоров и как следствие доступность пьезокерамических фильтров).

Технические характеристики:

1. Реальная чувствительность приемного тракта при С/Ш 10 дб .......... 0.8мкв.
2. Мощность передатчика .................. 30 мвт
3. Рабочая частота несущей ............. 30,5 мГц
4. Вид модуляции .................... частотная, с девиацией 2,5 кГц.
5. Напряжение питания ............... +9В
6. Вызов .......................... тональный.


В результате гетеродин работает на частоте 24 мГц (кварцевый резонатор Q1), которая ниже частоты принимаемого сигнала (30,5 мГц) и получается ПЧ 6,5 мГц. Конечно, фильтр второй ПЧ3 телевизора не обеспечивает такой высокой селективности как фильтр на 10,7 мГц или 465 кГц для радиоприемников, но для радиостанции этого достаточно.

На входе стоит двойной фильтр, состоящий из входного контура L2C2, настроенного на 30,5 мГц и фильтра-пробки L1C21, настроенного на частоту зеркального канала 17,6 мГц, практически полностью устраняя помехи по этому каналу. На полевом транзисторе VT1 построен входной резонансный УРЧ, стоковый контур (L3C5), которого настроен на 30,5 мГц.

Контур L3C15 работает в частотном детекторе. С выхода детектора ЗЧ сигнал поступает, через регулятор громкости R14 на простой УЗЧ на транзисторах VT2-VT4.

Система шумопонижения микросхемы используется не по назначению. В данном случае она управляет генератором тонального сигнала на микросхеме D1 с пьезоизлучателем на выходе. Происходит это так: в режиме ожидания переключатель S1 находится в показанном на схеме положении, и отключает питание от УЗЧ и подает его на тональный генератор Пока входного сигнала нет с вывода 16 А1 поступает логический ноль, и блокирует генератор.

При поступлении на вход сигнала несущей (вторая радиостанция включена на передачу) система шумопонижения выключается и вывод 16 А1 переходит в высокоомное состояние, которое преобразуется резистором R15 в высокий логический уровень и генератор запускается. Для того, чтобы начать работать (ответить или выслушать сообщение) нужно перевести S1 в противоположное положение.

Смена режимов прием-передача производится кнопкой-переключателем на два направления S3 без фиксации, в свободном состоянии включен режим прием. Для передачи её нужно удерживать а нажатом состоянии. Кнопка коммутирует только антенну и питание.
