Одноканальная СВ-радиостанция

Речевой оповещатель

Синтезатор частоты для синхронного гетеродинного приемника

Схема антенны на девять диапазонов
Схема антенны на девять диапазонов

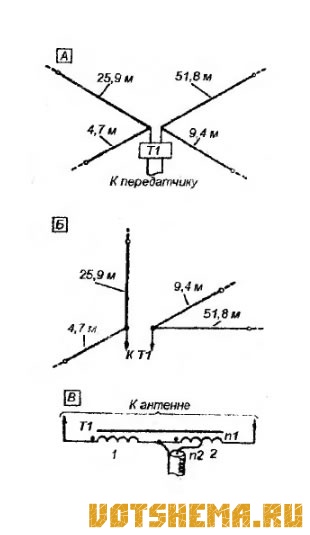

Разновидность "Windom" - диполя, у которого точка питания смещена от центра. Антенна работает в девяти KB радиолюбительских диапазонах (1.8; 3,5; 7; 10; 14; 18; 21; 24; 28 мгц), при этом на всех волновое сопротивление 300 ом. Для всеволновой работы, фактически используются две антенны, одна с общей длиной 78 м, другая 14 м. (рисунок А).

Читать далее...



Схема сварочного трансформатора
Схема сварочного трансформатора

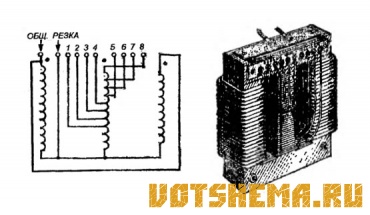

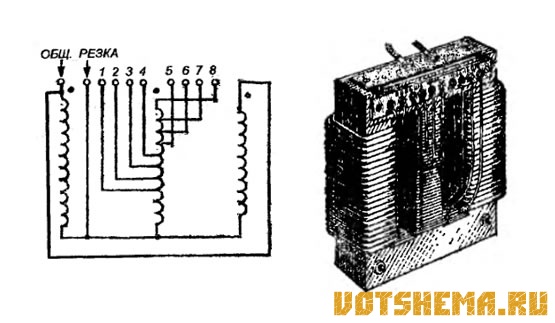

Этот трансформатор совместно с электродами диаметром 4 мм позволяет вести сварочные работы по металлу толщиной 1-20 мм. Для питания аппарата используется переменное сетевое напряжение 220В. За основу взят трансформатор дня питания электроустановок типа С-Б22 или И В-10. Можно даже неисправный с одной перегоревшей обмоткой. Не разбирая сердечник нужно снять со всех катушек вторичные обмотки предварительно перекусив медную шину в нескольких местах.

Читать далее...



Схема простого счетчика Гейгера
Схема простого счетчика Гейгера

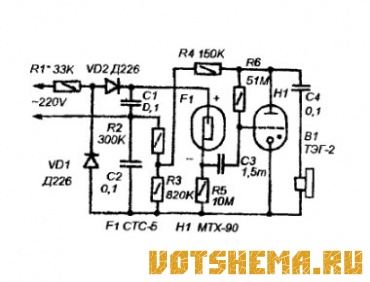

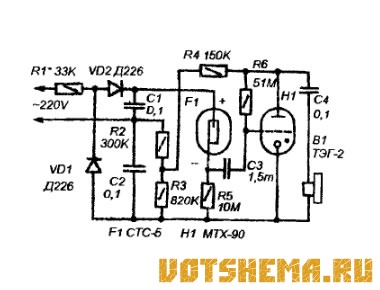

В этой конструкции индикатора радиоактивности трансформатор не требуется, поскольку прибор питается непосредственно от сети переменного тока 220В.
Принципиальная схема показана на рисунке. Сетевое напряжение поступает на выпрямитель с умножением на диодах VD1 и VD2. Получившееся напряжение около 400В поступает на счетчик Гейгера F1.

Читать далее...



Схема простого высоковольтного генератора
Схема простого высоковольтного генератора

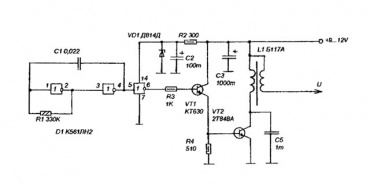

В некоторых устройствах требуется источник высоковольтного импульсного напряжения. При изготовлении такого прибора наибольшая трудность - намотка высоковольтного трансформатора, но при этом многие забывают что в широкой продаже имеются уже готовые высоковольтные трансформаторы, приспособленные для работы в условиях отрицательных температур и повышенной влажности - катушки зажигания для автомобилей.

Читать далее...
