Двухдиапазонный УКВ ЧМ приемник

Ламповый УКВ-блок типа УКВ-ИП-2 использовался в 60-70 годы в большинстве радиовещательных приемников и радиол, а также в некоторых телевизорах, имеющих функцию приема радиопередач. Блок представляет собой высокочастотный преобразователь частоты/ выполненный на одной лампе — двойном триоде 6Н3П, он рассчитан на прием станций работающих в диапазоне 63-75 МГц, и на его выходе получается промежуточная частота 6,5 МГц, то есть такая частота, как вторая ПЧ звукового сопровождения телевидения, возможно именно по этому данный блок применялся и в некоторых телевизорах, имеющих функцию приема радиопередач.

Несмотря на свою моральную и физическую устарелость этот УКВ-блок не только доступен радиолюбителям как продукт разборки старой отслужившей свое техники, но он также встречается в продаже в некоторых магазинах.

Совместимость блока по промежуточной частоте с каналами звука отечественных телевизоров не может не вызывать желания построить радиоприемник на основе этого блока и популярной микросхемы УПЧЗ-1М от тракта УПЧЗ телевизора типа 3-УСЦТ, широко распространенной в продаже. Но всем им присущи два недостатка — низкая чувствительность, обусловленная тем, что вход микросхемы УПЧЗ подключается непосредственно к выходу блока УКВ-ИП-2 и то, что такой приемник может принимать сигналы только одного диапазона 63-75 МГц.

Повысить чувствительность несложно, достаточно между выходом УКВ-ИП-2 и микросхемой УПЧЗ-1М включить предварительный апериодический УПЧ, а также на входе УКВ-блока установить однокаскадный УРЧ. Сложнее с переходом на диапазон 88-108МГц, и тем более сложнее реализовать двухдиапазонный вариант.

Предлагаемый вариант приемника на основе УКВ-блока УКВ-ИП-2 лишен этих недостатков. Чувствительность повышена введением УРЧ и предварительного УПЧ, а двухдиапазонную работу обеспечивает УКВ конвертер, который при работе в диапазоне 63-74МГц функционирует как обычный усилитель с резонансной нагрузкой. В результате никакого вторжения в схему УКВ-ИП-2 не требуется вовсе.

Принцип работы двухдиапазонного УКВ ЧМ приемника.

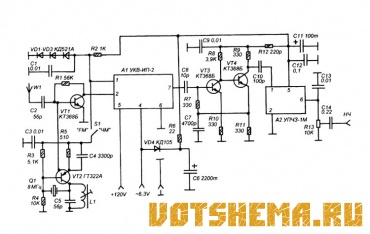

Особый интерес вызывает входной узел на транзисторах VT1 и VT2. При приеме станций нашего диапазона (63-75 МГц) сигнал от антенны через конденсатор С2 поступает на базу транзистора VT1, работающего как обычный УРЧ с контуром в коллекторной цепи (в коллекторную цепь этого транзистора включен входной контур блока УКВ-ИП-2, концы которого выведены на выводы 1 и 2 этого блока, сюда в типовом включении подключается антенна — петлевой вибратор). Таким образом каскад на VT1 в этом диапазоне выполняет функции УРЧ.

При переходе на диапазон "88-108 МГц" контакты тумблера S1 замыкаются и поступает питание на маломощный кварцевый генератор на транзисторе VT2. Генератор возбуждается на третьей гармонике кварцевого резонатора и в его контуре имеются колебания частотой 24 МГц. Через емкость между кристаллом транзистора VT2 и его корпусом колебания этой частоты поступают на базу транзистора VT1 и он начинает работать как преобразователь частоты, выполняя функцию смесителя.

В нем происходит вычитание из частот диапазона 88-108 МГц частоты гетеродина, равной 24 МГц. В результате в коллекторной цепи VT1 входной контур блока УКВ-ИП-2 выделяет сигнал промежуточной частоты, который лежит в пределах 64-84 МГц. В результате перекрывается большая часть диапазона FM — 88-100 МГц. С учетом небольшого запаса по перекрытию, который имеется у данного блока, получается диапазон 87-103 МГц.

Это если использовать резонатор на 8 МГц. При использовании резонатора на частоту 8,86 МГц (от телевизоров) частота гетеродина получится 26,58 МГц, и будет перекрываться диапазон 89-107 МГц.

Таким образом переключение диапазонов производится путем включения и выключения питания дополнительного генератора на VT2. Сигнал промежуточной частоты 6,5 МГц выделяется на выводе 7 УКВ-ИП-2, он поступает через С8 на вход двухкаскадного предварительного апериодического УПЧ на транзисторах VT3 и VT4.

Режим работы этого УПЧ, транзисторы которого включены по схеме с гальванической связью, устанавливаются автоматически. С выхода этого усилителя, нагрузкой которого является резистор R9 сигнал ПЧ поступает через конденсатор С10 на пьезокерамический фильтр, входящий в состав микросхемы УПЧЗ-1М, и далее на усилитель-ограничитель ПЧ и частотный детектор, которые также входят в состав УПЧ3-1М.

Низкочастотный сигнал выделяется на выводе 6 А2 и через подстроечный резистор R14, служащий для установки уровня выходного сигнала, поступает на выход. Напряжение питания 7В, которое используется для питания всех транзисторных каскадов получается путем выпрямления накального напряжения 6,3 В при помощи выпрямителя на VD4 и С6. Для питания всего устройства требуется источник питания, построенный по одной из схем питания радиоприемников и радиол, в которых используется блок УКВ-ИП-2.

В авторском варианте был полностью демонтирован и использован блок питания с силовым трансформатором от радиолы "Рекорд-354". В любом случае требуется источник, вырабатывающий постоянное положительное напряжение 110-150В для питания анодных цепей лампы блока УКВ-ИП-2 и переменное накальное напряжение 6,3 В, которое, в данной схеме, служит для накала лампы УКВ-блока и для питания транзисторных каскадов.

Катушка L1 намотана на каркасе диаметром 7 мм с ферритовым подстроен ни ком диаметром 2,8 мм. Она содержит 10 витков ПЭВ 0,31.

Настройка.

Настройку следует начинать в диапазоне 63-73 МГц. Сначала, проверив монтаж, можно попробовать поймать одну из станций. Если это удалось, тогда потребуется только немного подстроить катушку L8 блока УКВ-ИП-2 (в его экранированном корпусе имеются отверстия для подстройки катушек, и они, как правило, подписаны) до получения максимальной чувствительности, иногда приходится немного подобрать емкость С8.

Если приемник сразу не заработал, но Вы уверены, что УКВ-блок исправен можно попробовать отключить от него коллектор VT1 и подать сигнал от антенны непосредственно на вывод 2 А1, а сигнал с выхода А1 подать непосредственно на вход (вывод 1) А2. Таким образом можно определить в каком узле неисправность.

Затем, после того, как приемник будет отлажен в диапазоне 63-74 МГц нужно приступить к налаживанию конвертера. Нужно подстроить L1 так, чтобы гетеродин возбудился и начался прием станций диапазона 88-108 МГц.
