Применив чувствительный высоковольтный тринистор, например, такой как MCR100-6RL, можно собрать простое фотореле, используя минимум других деталей, рис. 1. Устройство представляет собой фотореле для работы с лампами накаливания мощностью до 75 Вт, в качестве нагрузки. Напряжение 220 В сети переменного тока поступает на выпрямитель сетевого напряжения через предохранитель FU1, лампу накаливания EL1 и помехоподавляющий дроссель VD1.

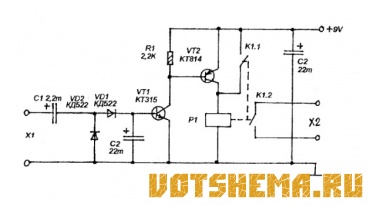

Принципиальная схема наиболее простого таймера на основе электромагнитного реле с двумя контактными группами показана на рисунке 1. При срабатывании будильника импульсы от зуммера (пьезокерамического или динамического, электромагнитного) поступает на разъем Х1 и далее выпрямляются детектором на VD1 и VD2. Напряжение не С2 увеличивается и в результате транзисторный ключ на VT1 и VT2 открывается.

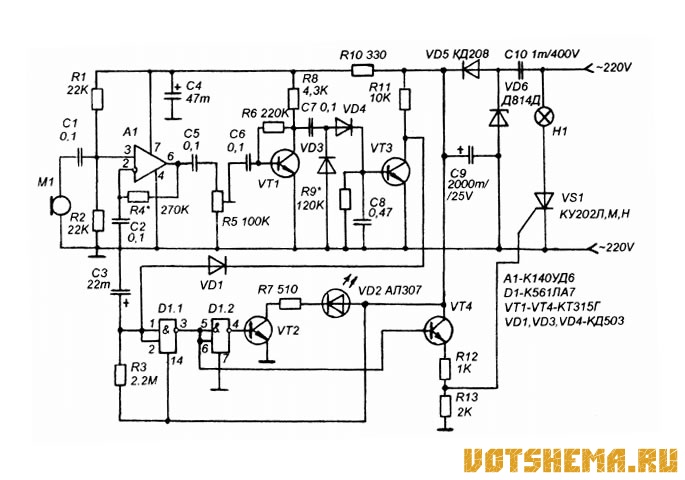

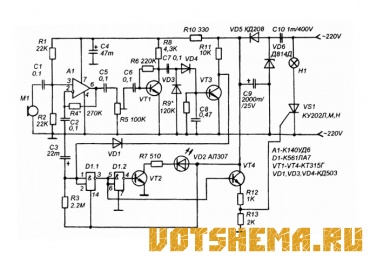

Схема акустического реле, при повторении которой выявились существенные недостатки: во-первых, недостаточное усиление микросхемы А1 вынуждало для четкого срабартывания транзистора VT1 делать очень сильные хлопки в ладоши на расстоянии около 50 см от микрофона. Во-вторых, время, в течении которого транзистор VT1 находится в открытом состоянии после хлопка оказывается явно недостаточным для полной разрядки конденсатора С5 через VD3 и открытый VT1.

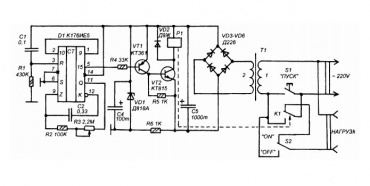

Реле времени предназначено для управления одной нагрузкой, — включением электроприбора или его выключением через некоторое время, которое должно пройти с момента нажатия на кнопку "Пуск". Время это, при указанных на схеме номиналах С2, R2 и R3 можно устанавливать при помощи R3 в пределах от 15 минут до 10 часов.
