Схема входного усилителя низкочастотного частотомера

Мультиметр проверяет кварцы

Микросхема MC1496

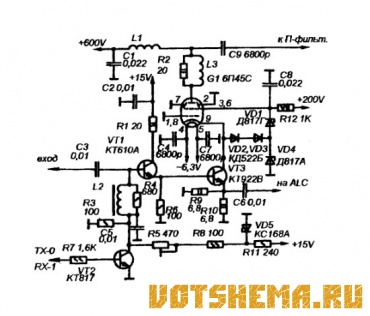

Лампово-транзисторный усилитель мощности
Лампово-транзисторный усилитель мощности

В KB трансиверах и передатчиках с усилителем мощности, построенном на основе электронной лампы, обычно используется транзисторный предварительный каскад с резонансным контуром в коллекторной цепи. В результате при смене диапазонов требуется не только переключать выходные П-контуры передатчика, но и контуры предварительного усилителя, что усложняет настройку УМ и понижает его устойчивость работы.

Читать далее...



Доработка акустического реле
Доработка акустического реле

Схема акустического реле, при повторении которой выявились существенные недостатки: во-первых, недостаточное усиление микросхемы А1 вынуждало для четкого срабартывания транзистора VT1 делать очень сильные хлопки в ладоши на расстоянии около 50 см от микрофона. Во-вторых, время, в течении которого транзистор VT1 находится в открытом состоянии после хлопка оказывается явно недостаточным для полной разрядки конденсатора С5 через VD3 и открытый VT1.

Читать далее...

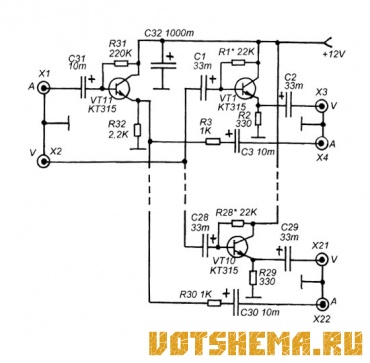

Схема универсального видеоразветвителя
Схема универсального видеоразветвителя

Разветвитель, схема которого показана на рисунке позволяет записывать сигналы, поступающие от одного источника одновременно на десять видео устройств. При этом входы видео устройств не оказывают шунтирующего действия друг на друга. В устройстве можно использовать транзисторы — любые серии КТ315, а также КТ3102, КТ342, КТ503.

Читать далее...

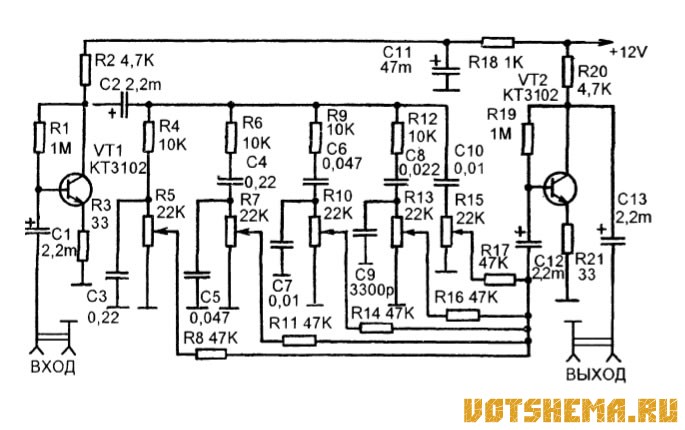

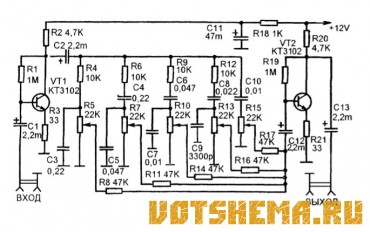

Схема простого пятиполосного эквалайзера
Схема простого пятиполосного эквалайзера

Этот эквалайзер предназначен для модернизации недорогой аудиотехники. Он имеет высокое входное сопротивление (1М) и коэффициент передачи, равный единице. Напряжение питания может быть от 6-ти до 12-ти вольт. Все это позволяет установить его, практически в любую аппаратуру, между регулятором громкости и усилителем. Потребляемый ток не превышает 10 мА, регулировки в пределах 10 дб.

Читать далее...
