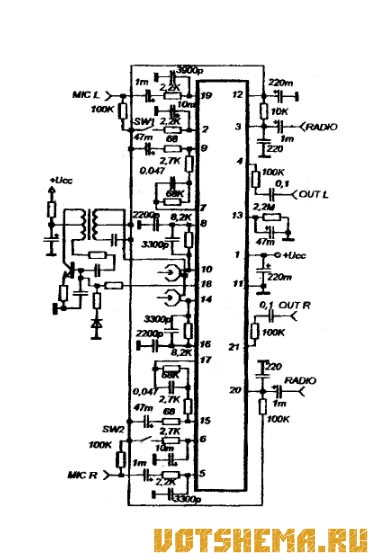

Микросхемы КА2228, ТА7417Р
Микросхемы КА2228, ТА7417Р

Микросхемы идентичны, выполнены в корпусах SIL с 21- выводом, содержат двух канальные усилители записи/ воспроизведения Предназначены для работы в переносных магнитолах среднего класса. Переключатель SW1 управляет выбором источника сигнала при записи (MIC-микрофон или RADIO -радиоприемник).

Читать далее...

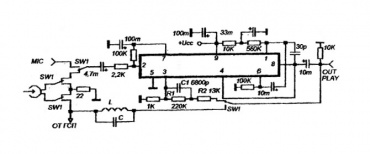

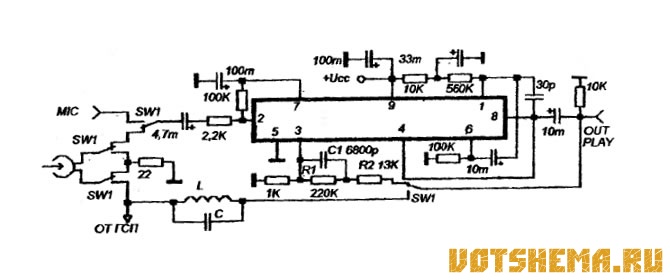

Микросхемы BA313, BA314, KA2220, LA3210, ТА7137Р
Микросхемы BA313, BA314, KA2220, LA3210, ТА7137Р

Микросхемы имеют одинаковые параметры и типовые схемы но незначительные отличия схемного решения. Выполнены в корпусах SIL с 9-ю выводами. Представляют собой монофонические усилители записи/воспроизведения для кассетных магнитофонов среднего класса. Переключение режимов производится переключателем SW1. Микросхемы имеют внутреннюю систему АРУ.

Читать далее...

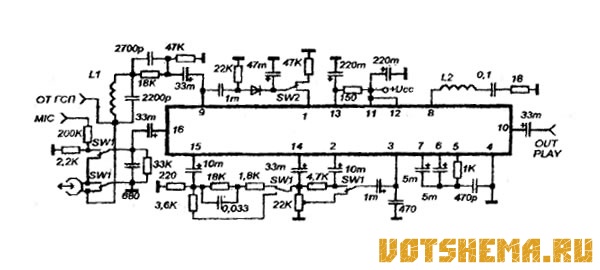

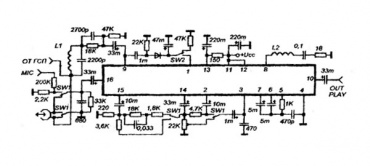

Микросхема AN262, КР1005УН1Б
Микросхема AN262, КР1005УН1Б

Микросхемы являются полными функциональными аналогами, выполнены в корпусах DIP с 16-ю выводами. Предназначены для использования в тракте звукового сопровождения в видеомагнитофонах в качестве усилителя записи/воспроизведения. Переключатель SW1 управляет режимами "Play/Rec". SW2 - отключает АРУ3.

Читать далее...

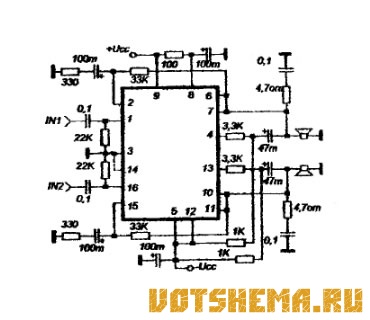

Микросхемы STK457, STK459, STX460, STK461, STK463, STK465
Микросхемы STK457, STK459, STX460, STK461, STK463, STK465

Микросхемы производства "Sanyo" выполнены в корпусах SIP10 с 16-ю выводами. Представляют собой стереусилители мощности ЗЧ выполнение в гибридном исполнении. Имеют идентичные схемы включения и разные параметры.

Читать далее...
