Категория: Радиостанции
Схема приемного тракта СВ-радиостанции

Приемный тракт выполнен на относительно старой элементной базе, без труднодоступных большинству радиолюбителей специализированных микросхем. Принципиальная схема показана на рисунке. Сигнал от антенны поступает на вход резонансного УРЧ на полевом транзисторе VT1. Контуры на его входе (L1C1) и на его выходе (L3C7) настроены на частоту принимаемого канала. С контура L3C7 сигнал поступает на преобразоваель частоты на полевом транзисторе VT2.

Гетеродин сделан на транзисторе VT3, его особенность в том, что он не имеет в своем составе катушек, единственный резонансный элемент - кварцевый резонатор. Сигнал ПЧ выделяется в контуре L4C10. Основная селекция по соседнему каналу ложится на пъезокерамический фильтр Q1 на 465 кгц. Затем следует усилитель-ограничитель ПЧ, частотный детектор и система шумопонижения, заключенные в микросхеме А1. В фазосдвигающей цепи частотного детектора работает контур на 465 кгц - L6C20.

Технические характеристики:

1. Чувствительность при отношении сигнал/ шум 3:1 не хуже...................................... 1 мкВ.
2. Селективность по соседнему каналу при растройке на 9 кгц не хуже..................... 32 дб.
3. Селективность по зеркальному каналу не хуже............................................................ 20 дб.
4. Выходная мощность УМЗЧ................0,06 Вт.
5. Напряжение питания................. 98 (7... 12В).


Система шумопонижения работает несколько необычным образом. В типовом варианте включения микросхемы К174УРЗ, при точной настройке на станцию на выводе 10 микросхемы имеется напряжение около нуля. Если настройка немного сдвигается в ту или иную сторону это напряжение становится положительным или отрицательным. Затем, при дальнейшей расстройке это напряжение опять становится равным нулю.

В данном случае настройка фазосдвигающего контура частотного детектора L6C20 немного сдвинута относительно значения ПЧ, настолько немного, что искажения НЧ сигнала еще не появляются, но при приеме сигнала напряжение на выв. 10 имеется достаточное для открывания транзистора VT4, который переводит регулятор громкости микросхемы в максимальное положение (регулировка громкости в К174УРЗ может производится изменением напряжения на выв. 7).

Регулятор громкости радиостанции -резистор R13. Далее следует двух-каскадный УЗЧ на транзисторах VT5-VT7, не имеющий особенностей. Катушки L1-L3 намотаны на пластмассовых каркасах диаметром 7 мм и с подстроечными сердечниками диаметром 2,8 мм и длиной 12 мм из феррита 100НН (контуры от СМРК телевизора УСЦТ, используется только цилиндрическая часть каркаса, и располагаются они на плате горизонтально). L1 - 6 витков, L3 - 6 витков, L2 - 3 витка. Намотка проводом ПЭВ 0,31 Катушки L4-L6 намотаны на каркасах с броневыми сердечниками диаметром 8 мм от контуров ПЧ радиовещательных карманных приемников типа "Сокол". L4 и L6 содержат по 72 витка, L5 - 10 витков провода ПЭВ 0,12.

Кварцевый резонатор должен быть на частоту канала с учетом ПЧ, то есть, если частота канала 27,2 Мгц, то с учетом ПЧ 465 кгц резонатор должен быть на 26,735 Мгц или на 27,665 Мгц. Пъезокерамический фильтр ФП1П-061-08 (на 465 кгц), но можно и другой малогабаритный на 465 кгц, нужно только учитывать, что от характеристик этого фильтра зависит почти вся селективность по соседнему каналу.

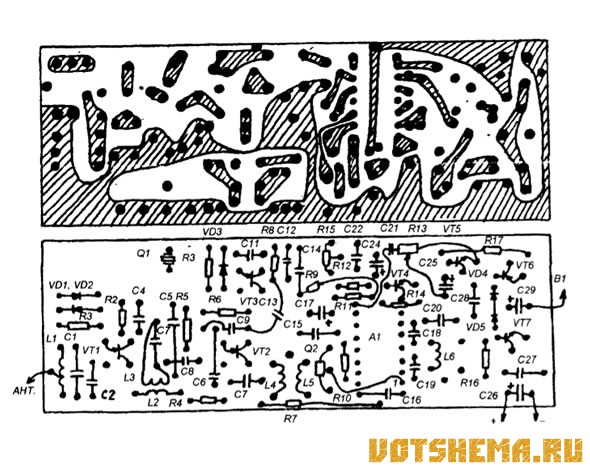

Динамический громкоговоритель любого типа, малогабаритный. Типы конденсаторов и резисторов не критичны, важно только, чтобы в контурах были конденсаторы с минимальным ТКЕ. Почти все детали монтируются на одной печатной плате из одностороннего фольгированного стеклотекстолита толщиной 1,5-2 мм. Плата имеет размеры 107x35 мм.

Схема приемного тракта СВ-радиостанции

Настройка приемника, в основном, традиционна. Симметрию УЗЧ (половина напряжения питания на эмиттерах VT6 и VT7) устанавливают подбором номинала резистора R17. Потребляемый УЗЧ ток (1-2 мА) - резистором R16.

При настройке тракта ПЧ нужно сначала отключить систему шумопонижения замкнув выв. 7 А1 на общий минус. Контура L4C7 и L6C20 настраиваются на 465 кгц. Затем, после настройки, отсоединить выв. 7 от минуса и немного сместить настройку L6 таким образом, чтобы при приеме сигнала на выв. 10 было такое напряжение, при котором уверенно открывается транзистор VT4 (при крайне-правом положении движка резистора R15).

Контура L1C1 и L3C7 настраиваются на частоту принимаемого канала.
