Селектор входов для ТВ

В большинстве недорогих отечественных и импортных телевизоров есть только одна пара аудио-видеовходов, в то время, как «домашняя видеосистема» сейчас редко ограничивается одним только видеоплейером, и для того чтобы к такому телевизору подключать DVD-плеер, игровую приставку, приходится все время переключать штеккера в эти разъемы.

Имеющиеся в некоторых телевизорах дополнительные аудио-видео входы на передней панели проблемы не решают, так как они подключены параллельно основным и для подачи на них сигнала все равно нужно отключать аппаратуру из основного разъема.

Если в вашем телевизоре тюнер с аналоговым переключением диапазонов (три вывода по питанию переключаются тремя транзисторными ключами, управляемыми контроллером управления), в телевизоре можно сделать до трех переключаемых при помощи пульта ДУ входов.

Дело в том, что радиоканал большинства телевизоров, при переходе на режим «AV» не выключается, а только отключается по низкой частоте. При этом, на выходных разъемах есть видео и аудиосигналы телепередачи. Значит, предварительный выбор телепрограммы сохраняется, а вместе с ним и выбор диапазона тюнера.

Идея в том, чтобы сделать три дополнительные настройки на три программы, работающие в разных диапазонах и присвоить их номера видеовходам. Например, если в вашей местности принимается десять телепрограмм, то, просто делаем три дополнительные настройки (№11, №12, №13) на любые из программ, работающих в разных диапазонах и присваиваем их номера самодельным видеовходам (например, 1-й вход - программа №11, 2-й -программа №12, 3-й - программа №13).

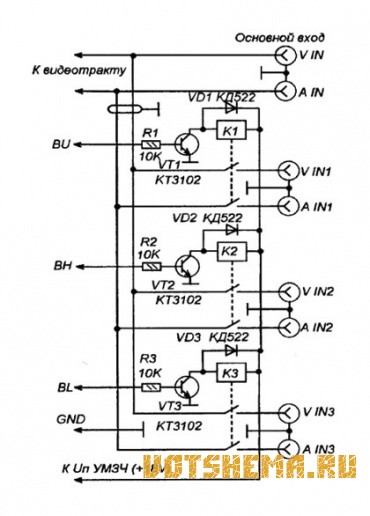

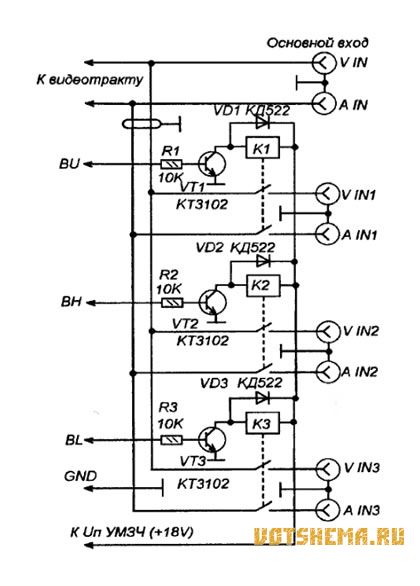

А переключать входы можно при помощи транзисторных ключей и электромагнитных реле, собрав простую схему, показанную на рисунке.

Разъемы V IN и A IN , - это штатные разъемы, выведенные на заднюю панель телевизора, они не переключаются. Остальные три пары разъемов - дополнительные, они переключаются электромагнитными реле К1-К3. Для управления ключами VT1-VT3 подаются на их базы напряжения с выходов переключателя диапазонов тюнера (с дрожек идущих к выводам BU, ВН и BL тюнера).

В данной схеме используются малогабаритные реле типа BT24S, с обмотками на 24V и двумя контактными группами. При номинальном напряжении на обмотке 24V эти реле хорошо работают и на пониженном напряжении до 12-15V. Это позволяет для питания обмоток использовать источник питания УМЗЧ телевизора, напряжение которого в разных моделях может быть от 12 до 20V.

Дополнительные разъемы монтируются непосредственно на задней стенке корпуса телевизора. Реле и ключи монтируются рядом объемным способом на специально установленной контактной плашке. Все три реле собирают в один блок и склеивают корпусами вместе и к задней стенке телевизора (клей типа «Момент-1М»). Соединение с разъемами основного входа. - двухпроводным экранированным проводом, со схемой телевизора, - пятипроводным ленточным кабелем.

Переключают входы так, - включаете программу, которой присвоен номер входа, а затем, нажимаете «AV». Если нужно сменить вход, - включаете «TV», затем программу, которой присвоен номер нужного входа, затем снова «AV».
