Одноканальная СВ-радиостанция

Схема активного сабвуфера Aiwa TS-W32

Приемник звукового сопровождения

Подключение видеомагнитофона к телевизору
Подключение видеомагнитофона к телевизору

При подключении телевизора не имеющего узла сопряжения к видеомагнитофону радиолюбители используют различные схемы, от повторения узлов для телевизоров УСЦТ до построения каскадов самостоятельной разработки или из числа опубликованных в радиолюбительской литературе. Очень простые схемы ив одном или двух транзисторах годны если в ваши планы не входит просмотр записей на затертых кассетах или сделанные с телевизора при не очень качественном приеме местного или спутникового телевидения.

Читать далее...



Индикация номера программы телевизора
Индикация номера программы телевизора

У многих людей еще сохранились телевизоры типа 3-УСЦТ с восьмипрограммными сенсорными узлами настройки. Один из их недостатков в том, что в темноте довольно сложно определить номер включенной программы, поскольку светится одна из кнопок, расположенных на передней панели, а габаритные края этой панели в темноте не видны.

Читать далее...



Таймер выключения телевизора
Таймер выключения телевизора

Устройство предназначено для выключения телевизора в установленное время. Таймер прост в использовании и не требует вмешательства в схему работы телевизора. Фактически это упрощенный пульт дистанционного управления на К1506ХЛ1 (система ДУ телевизора сделана на К1506ХЛ1 и К1506ХЛ2), имеющий только функцию "OFF", приводимый в действие от недорогого китайского электронного будильника "Miracle" с жидкокристаллическим индикатором.

Читать далее...



ВЧ-модулятор ТВ-сигнала
ВЧ-модулятор ТВ-сигнала

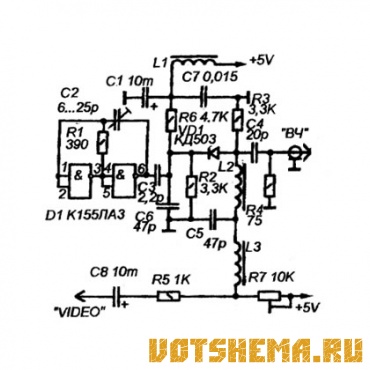

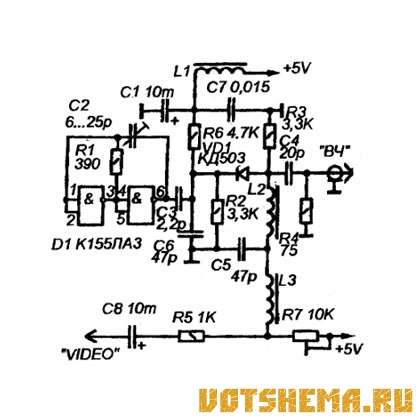

Этот высокочастотный блок можно использовать для подключения к телевизору по высокой частоте различных устройств, например генератора телевизионных испытательных сигналов, игровую приставку, компьютер, и т.д. Его достоинство в том, что в нем нет высокочастотных контуров. Собственно УКВ генератор собран на микросхеме D1 по схеме RC - мультивибратора. Генератор вырабатывает сигналы, частотой примерно 12 МГц, более точно можно установить подстройкой конденсатора С2.

Читать далее...
