Микросхемы TDA8362, TDA8395, TDA4661, TDA4665

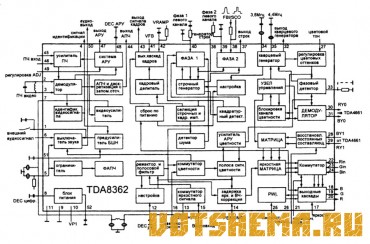

Микросхемы TDA8362, TDA8395, TDA4661 (или TDA4665) производятся фирмой PHILIPS и являются основой большинства аналоговых телевизоров, производимых в Европе (или для Европы). Микросхема TDA8362 - универсальный малосигнальный аналоговый телевизионный процессор, это значит, что микросхема содержит полный тракт обработки сигнала начиная с выхода высокочастотного преобразователя (тюнера) и до каскадов выходного усиления видеосигналов основных цветов, усилителя мощности ЗЧ и выходных каскадов строчной кадровой развертки.

Микросхема содержит тракт УПЧИ и второй ПЧЗ, тракт яркости и цветности по стандартам PAL и NTSC, схему синхронизации и задающих генераторов разверток, схему регулировки громкости, вставки сигналов телетекста, компьютера или отображения символов регулировки на экране телевизора.

Микросхема имеет раздельные выводы для питания строчной развертки и остальных цепей, что позволяет очень просто блокировать строчную развертку для режима дежурного выключения (STAND-BY). Для создания полного тракта микросхему нужно дополнить емкостной линией задержки на другой микросхеме - TDA4661 или TDA4665.

Микросхемы TDA8362, TDA8395, TDA4661, TDA4665

Чтобы получить возможность режима SECAM нужно добавить еще TDA8395 - микросхему содержащую полный тракт цветности по системе SECAM с минимумом внешних навесных элементов (микросхема фактически включается параллельно собственному тракту цветности TDA8362, а переключение происходит отключением выходов внутренней системой опознавания стандарта).

TDA8362 имеет такие особенности.
Усилитель ПЧ имеет симметричный вход, что позволяет использовать фильтр на ПАВ. Синхронный демодулятор и система формирования напряжения ошибки для АПЧГ (автоподстройка частоты тюнера) имеют один LC контур на выводах 2 и 3.

Система АРУ доя своей работы использует информацию о амплитуде синхроимпульсов или пиков уровня белого, что снижает зависимость работы АРУ от уровня помех или шумов. Время реакции системы АРУ задается конденсатором, подключенным к выводу 48, а рабочая точка изменения напряжения устанавливается изменением постоянного напряжения на выводе 49. Напряжение АРУ снимается с вывода 47.

С выхода предварительного усилителя (вывод 7) видеосигнал через ФНЧ, удаляющий составляющую второй ПЧЗ, поступает на коммутатор видеовходов (вывод 13), который может использоваться для сопряжения с видеомагнитофоном.

Составляющая второй ПЧЗ с выхода предварительного видеоусилителя (вывод 7) через полосой фильтр поступает на вход тракта У ПЧЗ, особенность которого в том, что и поступление входного сигнала ПЧ и регулировка громкости (или блокировка) выполняется по одному и тому же выводу - 5. Частотный детектор ПЧЗ не имеет внешних резонансных или фазосдвигающих цепей. Предварительный УЗЧ тоже имеет вход для приема внешнего аудиосигнала (от видеомагнитофона) - вывод 6, а переключение (телевидео) происходит по выводу I.

На схему синхронизации сигнал поступает по внутренним цепям Система строчной синхронизации имеет две пегли автоматического регулирования для генерации универсального стробимпульса. Строчный генератор не нуждается в предварительной установке частоты строк, для её стабилизации используется сигнал от кварцевого генератора тракта цветности. Кадровый генератор имеет делитель частоты для автоматической настройки частоты кадров и в регулировке тоже не нуждается.

С выхода коммутатора видеосигнал поступает на режекторный и полосовой фильтры, имеющиеся внутри микросхемы, которые разделяют сигналы цветности и яркости. В усилителе яркости происходит фиксация уровня черного, а затем усиленный сигнал через емкостную линию задержки сигнала яркости (в составе микросхемы) поступает на матрицу основных цветов.

Регулировка яркости и контрастности происходит в выходных усилителях основных цветов. Между яркостной матрицей и этими усилителями включены коммутаторы, которые позволяют сделать вставку телетекста и отображения символов (выводы 22, 23, 24 и вывод 21 - управление коммутаторами).

Сигнал цветности поступает на универсальный PAL / NTSC декодер с автоматическим выбором системы.

С выхода демодулятора цветоразностные сигналы (выводы 30 и 31) поступают на корректирующую емкостную линию задержки на TDA4661 (TDA4665), и с её выходов на схему восстановления постоянной составляющей, в которой происходит регулировка цветовой насыщенности путем изменения уровней цветоразностных сигналов.

Электрические параметры микросхемы TDA8362.

Напряжение питания.......................................6,7... 10В (номинал 8...9В).
Ток потребления при отсутствии входных сигналов не более..... 80 мА.
Чувствительность УПЧИ не хуже........................................ 70 мкв.
Дифференциальное входное сопротивление УПЧИ............1200 ом.
Входная емкость УПЧИ.......................................не более 5 пф.
Максимальный диапазон регулировки усиления УПЧ системой АРУ......64 дб.
Амплитуда выходного видеосигнала (номинал)...........................2,4 В.
Уровень вершин синхроимпульсов на выходе видеоусилителя............2,7 В.
Выходное сопротивление видеоусилителя..........................................48 ом.
Отношение сигнал/шум видеоусилителя не хуже.................................... 55 дб.
Минимальное значение сигнала ПЧ на входе УПЧИ при котором начинает работать система АРУ...... 200 мкв.
Максимальный размах выходного напряжения АРУ, на тюнер........ 2 В.
Уровень внешнего видеосигнала, поступающего на коммутатор............. 0,95В
Уровни внешних RGB сигналов вставки (телетекста)............................0,7В
Чувствительность УПЧ звука не хуже......................................... 1 мв.
Входное сопротивление УПЧЗ..........................................................2,6 ком
Входная емкость УПЧЗ..................................................................... 6 пф.
Среднеквадратическое значение выходного ЗЧ сигнала.......................0,65В
Диапазон регулировки громкости..................................................... 80 дб.
Чувствительность внешнего входа аудиосигнала...............................0,35 В
Уровень среза строчной синхронизации............................................ 50%
Полоса захвата частот строчной синхронизации............................ +/- 900гц
Максимальный выходной ток генератора строчной развертки......... 10мА
Диапазон кадровой синхронизации..............................................45...64 гц
Выходной ток кадрового генератора............................................. 1 мА
Выходное напряжение обратной связи кадр, генератора 2,5В (переменная сост. 1 В)
Время задержки емкостной линии задержки яркостного сигнала ...... 260 нc
Полоса пропускания яркостной линии задержки............................. 6 мгц
Выбросы по переднему и заднему фронтам яркостной Л3................. 140 c
Диапазон автоматической регулировки усилителя цветности.................... 26 дб
Диапазон захвата системы ФАПЧ кварц, генератора............................ +-400 гц
Амплитуды цветоразностных сигналов на выходах демодулятора..... 425 мв
Уровень, при котором происходит гашение RGB сигналов (для вставки) ..... 4 В
Амплитуды выходных сигналов основных цветов (на плату кинескопа).........4В
Все напряжения регулировок должны изменяться в пределах...... 0...5В.

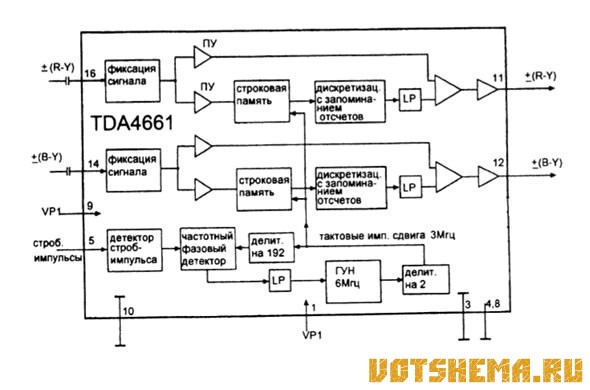

Микросхема TDA4661 (TDA4665).

Интегральная линия задержки с корректором, задерживающая сигналы на время действия одной строки - 64 мкс. Предназначена для работы с микросхемами, вырабатывающими положительные цветоразностные сигналы.

Микросхема имеет два гребенчатых фильтра, для реализации задержки используется метод переключения конденсаторов. Микросхема имеет минимальное количество навесных элементов и не требует настройки. Имеется схема фиксации уровня, что упрощает подключение микросхемы (через конденсаторы). Линия задержки имеет матрицу суммирования прямых и задержанных сигналов.

Сигналы на выходы микросхемы поступают через буферные усилители, уменьшающие степень воздействия входных цепей микросхемы TDA8362 (или другой) на работу ФНЧ. Схема тактируется внутренним тактовым генератором на частоту 3 мгц такая частота необходима для формирования задержки в 64 мкс. Линия задержки выполнена на двух строковых запоминающих устройствах, раздельных для каждого цветоразностного сигнала. С них сигналы поступают на устройства дискретизации с запоминанием отсчетов, и далее на ФНЧ, подавляющие тактовые сигналы.

Внутренний генератор синхронизируется универсальным строб-импульсом, поступающим на вывод 5 от TDA8362. Микросхема подавляет перекрестные помехи яркость-цветность.

Электрические параметры TDA4661 (TDA4665):

Напряжение питания на первом выводе............................................ 5,3...6В
Ток потребления по первому выводу................................................. 2 мА
Напряжение питания на втором выводе.......................5.3...6В, ток 8 мА.
Значение входного сигнала R-Y PAL от пика до пика...................... 0,525 В
Значение входного сигнала B-Y PAL от пика до пика....................... 0,675 В
Значение входного сигнала R-Y SECAM от пика до пика..................1,05 В
Значение входного сигнала B-Y SECAM от пика до пика..................1,35 В
Усиление сигналов PAL................................5,5 дб, SECAM.............. (-0,5дб).
