Простая СВ-радиостанция с амплитудной модуляцией

Радиостанция работает на одной фиксированной частоте в диапазоне 27 МГц с амплитудной модуляцией. Дальность уверенной связи между двумя таким радиостанциями на открытой площадке составляет около 1000 М. В городских условиях дальность зависит от конкретной обстановки (интенсивность помех, наличие металлических и железобетонных зданий, и т.п.).

В сельской местности, в степи, при благоприятных погодных условиях, дальность связи может достигать нескольких километров. Питается радиостанция от автономного источника напряжением 9 В (две гальванические батареи по 4,5 В каждая). Если мощности не достаточно, то можно применить усилитель для СВ-радиостанции.

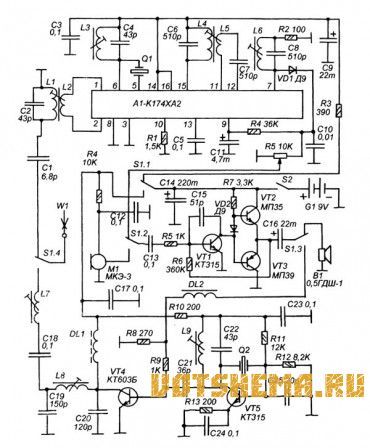

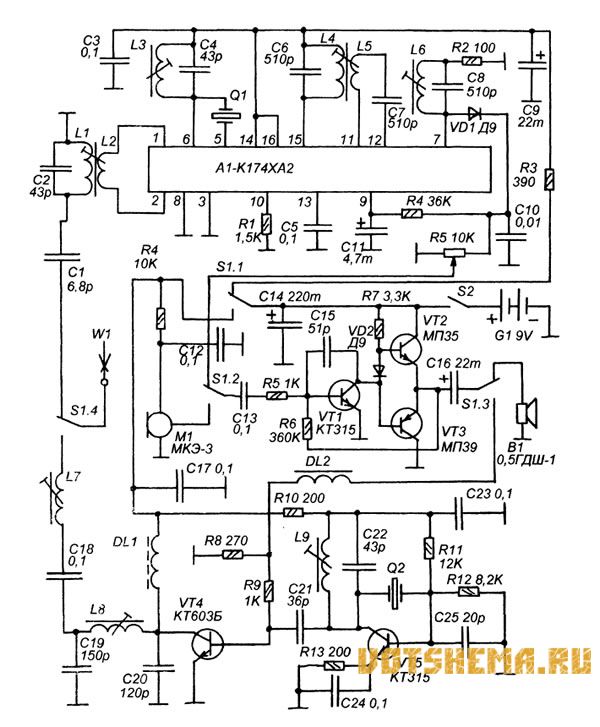

Принципиальная схема радиостанции показана на рисунке. При разработке данной радиостанции преследовалась цель получить конструкцию, относительно легко повторяемую и содержащую минимум дефицитных деталей, поэтому схема выглядит несколько архаично.

Конструктивно радиостанция состоит из трех основных узлов : приемного тракта, построенного на микросхеме К174ХА2, передающего тракта, выполненного по схеме двухкаскадного передатчика, и универсального усилителя НЧ, который при приеме работает как УМЗЧ, а при передаче как модуляционный усилитель.

Переключение режимов "прием-передача" производится четырехнаправленным переключателем S1. Переключатель не имеет фиксации, и в свободном состоянии (как на схеме) он в положении "прием".

При приеме, сигнал от антенны поступает через S1.4 с входной контур L1 С2, настроенный на несущую частоту. Выделенный сигнал через катушку связи L2 поступает на вход симметричного преобразователя частоты микросхемы А1 (выводы 1 и 2). В гетеродине микросхемы работает контур L3 С4, настроенный на частоту гетеродина и кварцевый резонатор Q1 частота резонанса которого равна частоте гетеродина или вдвое ниже этой частоты.

Сигнал промежуточной частоты выделяется в контуре L4 С6 и через разделительный конденсатор С7 поступает на вход УПЧ микросхемы. В данной схеме не используется пьезокерамическкй фильтр, это приводит к понижению селективности по соседнему каналу, но дает возможность выбирать нестандартные значения промежуточной частоты в пределах 300-1500 кГц исходя из имеющихся в наличии кварцевых резонаторов для передатчика и приемника.
