Схема карманной радиостанции с амплитудной модуляцией

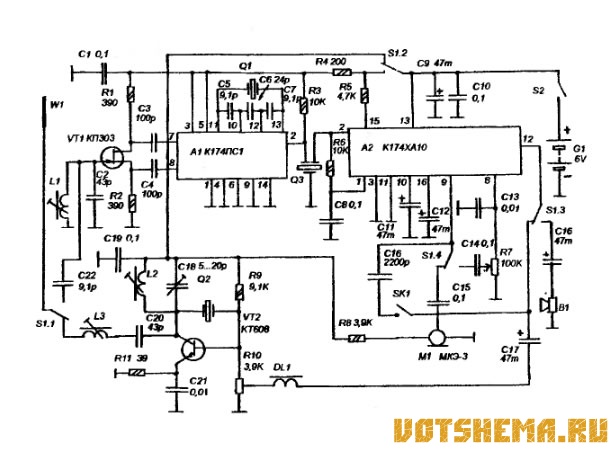

Радиостанция работает на одном из каналов в СВ-диапазоне (27 мГц) с амплитудной модуляцией. Её существенное превосходство по сравнению с другими однотипными приемопередатчиками в том, что она содержит минимум контурных катушек. А использование относительно распространенных микросхем серии К174 делает её более доступной и дешевой в повторении. Принципиальная схема показана на рисунке. Переключатель S1 показан в положении - передача. Радиоприемный тракт сделан на двух микросхемах А1 и А2 и одном транзисторе VT1.

Преобразователь частоты собран на А1 - К174ПС1, её включение отличается от типового, тем, что в качестве резонансного контура гетеродина выступает кварцевый резонатор Q1, и в том, что выходной контур ПЧ отсутствует, роль нагрузки смесителя играет резистор R3, а вся селекция по ПЧ (465 кГц) ложится на пьезокерамический фильтр Q3.

Технические характеристики:

1. Рабочая частота .................... 27.2 мГц.
2. Чувствительность приемника ..... 5 мкв.
3. Мощность передатчика ............... 0,1 Вт.
4. Выходная мощность УЗЧ ............. 0,1 Вт.
6. Вид модуляции ......... амплитудная 50%.
7. Антенна ...................... телескопическая.
8. Ток потребления в режиме приема не более ....... 20 мА.
9. Ток потребления в режиме передачи не более ..... 60мА.
10. Напряжение питания .......... 6В (4 х А316)


Для согласования низкоомного симметричного входа преобразователя А1 с входным контуром L1C2 служит каскад на полевом транзисторе VT1.

Усилитель промежуточной частоты с системой АРУ, детектор и УЗЧ заключены в одной микросхеме А2 - К174ХА10. Микросхема, в данной схеме, используется не полностью. К174ХА10 - это полный тракт карманного AM радиовещательного приемника, включающий и преобразователь с гетеродином.

Но преобразователь этой микросхемы не достаточно хорошо работает на частотах около 30 мГц и требует введения дополнительных контуров.
Таким образом выгоднее сделать преобразователь на отдельной микросхеме А1. Поэтому используется только УПЧ, детектор, АРУ и УЗЧ, причем схема детектора отличается от типовой тем, что в ней исключен преддетекторный контур и заменен резистором R5. В результате тракт ПЧ вообще не содержит контуров.

В режиме приема питание на преобразователь и на детектор поступает через секцию S1.2. S 1.1 переключает антенну, S1.3 и S1.4 переключают вход и выход УЗЧ. При приеме на вход УЗЧ поступает сигнал от регулятора громкости R7 на выходе детектора, а сигнал с выхода УЗЧ на динамик В1.

При передаче S1.1 отключает ВЧ-ПЧ тракт приемника и подает питание на однокаскадный передатчик на транзисторе VT2. Фактически это генератор с кварцевой стабилизацией, сигнал с выхода которого поступает в антенну. При передаче на вход УЗЧ поступает НЧ напряжение от электретного микрофона М1, а усиленный сигнал НЧ с его выхода поступает, через демпфирующий дроссель DL1, в базовую цепь VT2, осуществляя амплитудную модуляцию.

Оптимальный режим модуляции выставляется подстройкой R10. Для формирования тонального сигнала вызова служит конденсатор С16, подключаемый между входом и выходом УЗЧ при помощи кнопки SK1. При этом УЗЧ переходит в режим генерации.

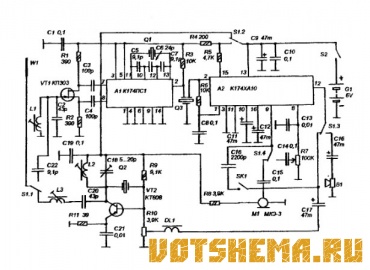

Схема карманной радиостанции с амплитудной модуляцией

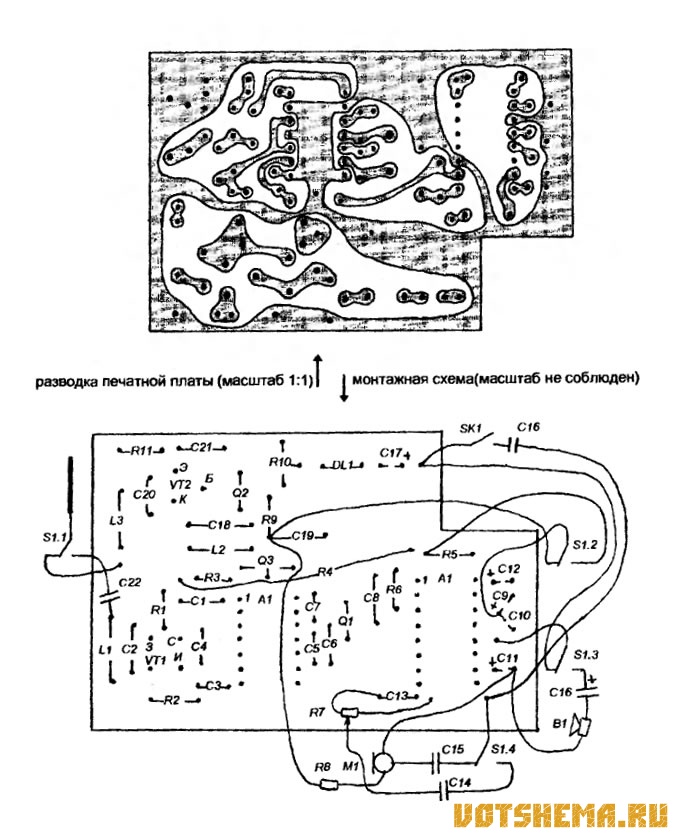

Радиостанция смонтирована на печатной плате, расположенной в пластмассовом корпусе размерами 146x76x37мм. Длина телескопической антенны 460 мм. Переключатель S1 - П2К без фиксации (в нажатом состоянии передача). Переключатель S1, резистор R7, микрофон, динамик, кнопка и выключатель крепятся непосредственно к стенкам корпусе и соединяются с печаткой платой монтажными провода ми 81 расположено под пленкой между микросхем, дня компактности его выводы укорочены до 3 мм.

Контурные катушки бескаркасные, они намотаны непосредственно на ферритовых стержнях диаметром 2.6 и длиной 12 мм марки 400НН. Намотка ведется с таким напряжением, чтобы сердечник в ней можно было перемещать с трением (после настройки сердечник фиксируется эпоксидным клеем). L1 содержит 9 витков, L2 -15 витков, L3 -18 витков. Все проводом ПЭВ 0,31. Дроссель DL1 намотан на кольце К7Х4Х3 600НН, содержит 300 витков ПЭВ 0,12. Все катушки расположены горизонтально, что уменьшает общую высоту монтажа.

Кварцевый резонатор Q2 на частоту канала, на 27,2 мГц , Q1 на 27,655 кГц. Вообще Q2 может быть на любую частоту в диапазоне 27 МГц, a Q1 должен отличаться от него на 465 КГц. Пьезофильтр ФП1П-041, но может быть любой малогабаритный на 465 КГц.

Динамик В1 - от китайского телефона-трубки (не маркирован, но сопротивление 32 ома), подойдет любой малогабаритный сопротивлением 4-32 ома.

Настройка приемного тракта предельно проста, нужно подать на вход AM сигнал с частотой канала (27,2 МГц) от генератора или от готового передатчика второй радиостанции, и настроить входной контур по максимуму громкости приема, затем подобрать номинал R5 по минимуму шумов при минимуме искажений.

Передатчик сначала настраивают без модуляции (движок R10 в нижнем, по схеме, положении). Подключите антенну и настройте коллекторный контур VT2 по наибольшей устойчивости генерации, затем подстройте L3 и снова L2 по наибольшему излучению, контролируйте волномером или ВЧ осциллографом с объемной катушкой на входе.

Затем, используя готовый приемник второй радиостанции подстройте R10 таким образом, чтобы обеспечить наилучшее качество звучания принимаемого сигнала. Иногда нужно немного подобрать R9.
