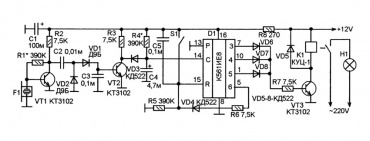

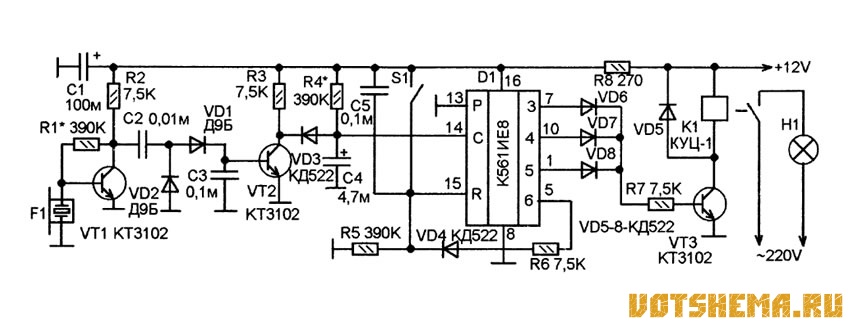

Схема дистанционного подогревателя аккумулятора
Схема дистанционного подогревателя аккумулятора

Чтобы прогреть аккумулятор до рабочего состояния, достаточно аккуратно возле него в подкапотном пространстве установить обычную электролампу на 220V, 100W. Тепла, отдаваемого такой лампой в закрытом подкапотном пространстве достаточно, чтобы за 30-40 минут согреть аккумулятор до рабочего состояния. Проблема только в том, как включать эту лампу дистанционно, если до гаража идти пешком минут 10-15.

Читать далее...



Зарядное устройство с таймером
Зарядное устройство с таймером

Существующие технические требования к зарядке никель-кадмиевых аккумуляторов требуют соблюдения не только необходимого зарядного тока, но и времени зарядки.

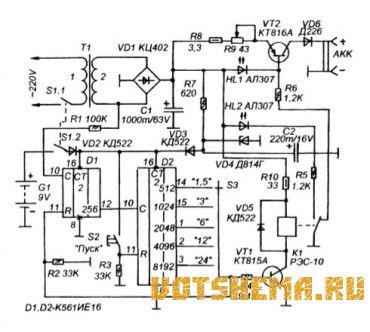

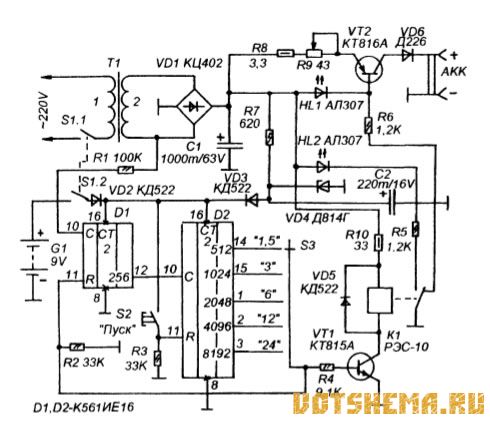

Зарядное устройство, схема которого изображена на рисунке, снабжено таймером, при помощи которого можно задать пять различных зарядных временных интервалов (1,5 часа, 3 часа, 6 часов, 12 часов и 24 часа). Поскольку, в наше время, отключения электроснабжения не редкость, таймер имеет резервный источник питания.

При отключении напряжения в сети, таймер просто останавливается, и с подачей напряжения, продолжает отсчет времени дальше. Таким образом суммарное время зарядки не меняется.

Читать далее...
