Мощный УМЗЧ

Стереоусилитель на микросхеме TDA2005

Световой индикатор вызова

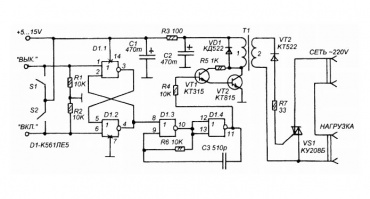

Схема узла управления симистором

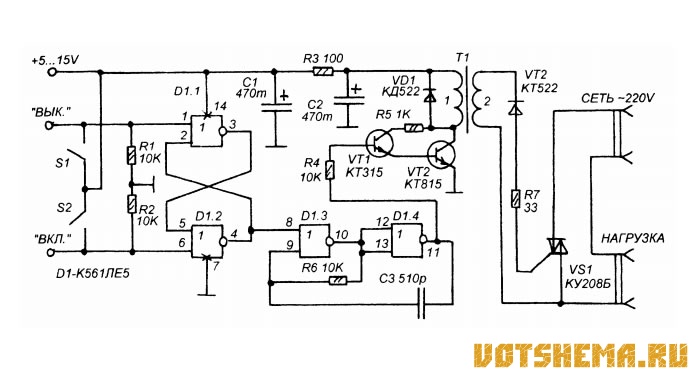

Схема узла управления симистором

Узел предназначен для управления нагрузкой мощностью до 1,5 кВт, питающейся от сети переменного тока 220В. Это может быть электронагревательный прибор, осветительные лампы, или другое электрооборудование. Питается узел постоянным напряжением 5... 15В и имеет входы, совместимые с КМОП и МОП -логикой. Управление производится подачей управляющих импульсов положительной полярности.

Читать далее...

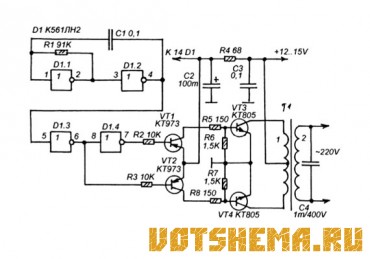

Схема преобразователя 12В / 220В
Схема преобразователя 12В / 220В

Для того, чтобы в дороге или на отдыхе можно было пользоваться обычной электроаппаратурой, рассчитанной на питание от сети переменного тока 220V радиолюбители собирают различные преобразователи напряжения. Вот схема одного из таких устройств. Схема состоит из трех функциональных узлов: задающего мультивибратора, вырабатывающего импульсное напряжение частотой 50 Гц, с инвертором на выходе, двухтактного транзисторного ключевого усилителя мощности, и повышающего трансформатора.

Читать далее...



DC-DC Преобразователь
DC-DC Преобразователь

Предлагаемая конструкция предназначена для питания маломощных устройств автоматики от длинной линии постоянного напряжения 10-16 вольт. Если используется большое количество маломощных потребителей на некотором удалении друг от друга обычно строят один первичный не стабилизированный блок питания AC-DC, низковольтная линия разводится до потребителей, рядом с которыми устанавливаются вторичные DC-DC понижающие или повышающие преобразователи.

Первичный источник питания может быть как импульсным, так и с обычным трансформатором.
Один из вариантов схемы обратноходового преобразователя приведен на рисунке. В схеме есть входной симметричный фильтр. Несимметричные помехи наводимые на длинные провода подавляются конденсаторами С1.С2 и симметричным дросселем L1.

Читать далее...
