Автоматическое переключение антенн

Сельские жители, проживающие в условиях неуверенного телевизионного приема вынуждены пользоваться развитым антенным хозяйством, - часто, для осуществления качественного приема требуется делать по отдельной, индивидуально ориентированной антенне для каждой из принимаемых программ, к тому же, еще и с отдельными резонансными усилителями ВЧ.

В результате, у антенного входа телевизора скапливается до десятка штеккеров, которые нужно все время «перетыкать», а это не только утомительно, но и приводит к частым поломкам антенного гнезда, не рассчитанного на такую интенсивную эксплуатацию. Конечно, можно сделать экранированную «коробочку» и расположить в ней набор реле и тумблеров для ручного переключения антенн не тревожа антенного гнезда, но это решает только часть проблемы.

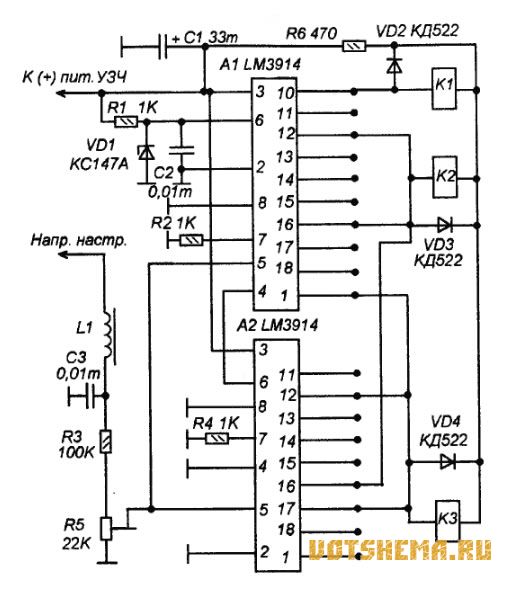

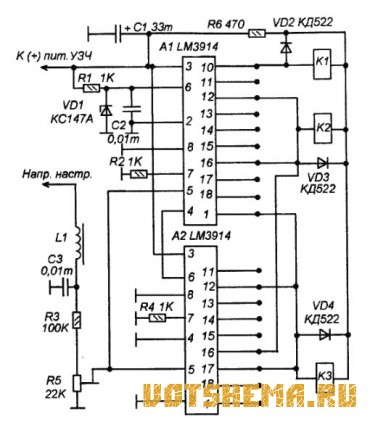

Нужно сделать так, чтобы антенны переключались одновременно с переключением программ телевизора. Проще всего «вычислять» номер включенной программы по величине постоянного напряжения, подаваемого на варикапы тюнера телевизора. На рисунке 1 изображена схема устройства управления тремя реле, переключающими три антенные системы.

Устройство питается от источника питания телевизора, от той его части, которая служит для питания УМЗЧ (14,5V). Напряжение настройки поступает непосредственно с дорожки, по которой напряжение настройки поступает от широтно-импульного формирователя схемы настройки на вывод настройки тюнера. Цепь L1-C3 предотвращает влияние на настройку телевизора внешних наводок, которые могут проникать по проводам, идущим к этой схеме.

Опорное напряжение 4,8V создается стабилизатором на стабилитроне VD1 и резисторе R1. Это напряжение подается на верхний конец резистивной матрицы микросхемы А1 (вывод 6). Нижний конец которой (вывод 4) соединен с верхним концом резистивной матрицы микросхемы А2. Таким образом, резистивные матрицы микросхем включены последовательно. А входное измеряемое напряжение подается на соединенные вместе входы компараторов микросхем (выводы 5).

Таким образом, используя микросхемы LM3914 получаем 19-ти уровневый измеритель напряжения настройки тюнера. Переключая программы телевизора можно убедиться в том, что каждой из них будет соответствовать открывание одного из выходных ключей микросхем А1 или А2. Так можно идентифицировать настройки.

Теперь необходимо подключить на соответствующие выходы реле, которыми переключаются антенны. В данном варианте три антенны и три реле, - реле К1 работает только на одной программе, а реле К2 и К2 обслуживают по три программы (в конкретном случае реле могут быть подключены совсем иначе, все зависит от «расписания» эфира в вашей местности и вашей антенной системы).

В устройстве используются реле РЭС-55А, это герконовые реле с малым током через обмотку и относительно небольшой емкостью контактов. Реле имеют переключающие контакты, поэтому, желательно сделать так, чтобы в выключенном состоянии они замыкали антенну «на землю».

Катушка L1 - готовый дроссель индуктивностью 20-200 мкГн. При монтаже, дроссель и С3 желательно расположить непосредственно возле тюнера.
