Импульсный высоковольтный генератор

Генератор вырабатывает высоковольтные импульсы частотой 400 Гц, следующие пачками имеющими длительность 0,05 сек. и частоту следования 4 Гц. Импульсы имеют размах 18-25 КВ. Ток, потребляемый генератором от источника напряжением 6... 15 В не более 0,5А. Большинство высоковольтных генераторов, разрабатываемых радиолюбителями, базируются на основе высоковольтных умножителей или самодельных высоковольтных трансформаторов.

 И в том и в другом случае надежность устройства получается невысокой. Диоды умножителей легко пробиваются, а сделать качественную многовитковую высоковольтную катушку в любительских условиях очень сложно и трудоемко.

В связи с этим большой интерес представляет использование в таком генераторе готовой фабричной высоковольтной катушки — катушки зажигания от автомобиля с контактной системой зажигания. Эти катушки несмотря на большое количество витков и высокое напряжение которое они вырабатывают, отличаются высокой стойкостью к влажности и перепадам температуры и наиболее годятся для работы в полевых условиях.

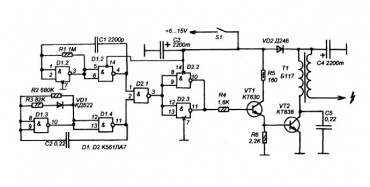

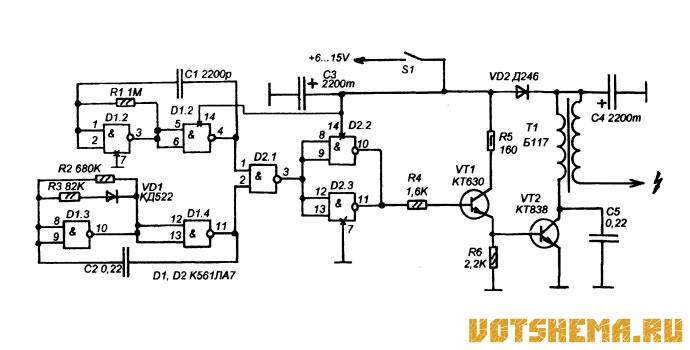

Принципиальная схема генератора на основе стандартной катушки зажигания от а/м ВАЗ — Б115 показана на рисунке выше.

Принцип работы импульсного высоковольтного генератора:

Выходной каскад сделан на транзисторах VT1 и VT2 по схеме, напоминающей схему выходного каскада транзисторной системы зажигания. VT2 работает в ключевом режиме и прерывает ток, протекаюший через катушку, в результате в контуре, состоящем из низкоомной намотки катушки и С5 появляются колебания, которые индуктируют в высокоомной намотке импульс высокого напряжения.

Для того, чтобы обеспечить наиболее экономичный режим и при этом сохранить эффективность работы генератора на вход выходного каскада поступает импульсный сигнал, состоящий из пачек длительностью 0,05 сек., следующих с частотой 4 Гц, в которых содержатся импульсы частотой 400 Гц.

Вырабатывает этот сигнал генератор на микросхемах D1 и D2. На элементах D1.1 и D1.2 выполнен мультивибратор, вырабатывающий импульсы частотой 400 Гц. Эти импульсы через ключевое устройство на D2.1 и буферный каскад на D2.2 и D2.3 поступают на базу VT1.

Но их поступление прерывается при помощи мультивибратора на D1.3 и D1.4, вырабатывающего импульсы, следующие с частотой 4 Гц. Резисторы R3 и R2 подобраны таким образом, что длительность положительного полупериода, при котором D2.1 открывается, равна 0,05 сек.

Диод Д246 можно заменить на Д243, КД213. Транзистор КТ838 можно заменить на КТ812. Катушка зажигания — любая высокоомная, от классической системы зажигания автомобилей "ВАЗ", "Москвич", "Волга".

Настройка:

Частоту следования высоковольтных импульсов можно установить подбором R2.
