Мощный УМЗЧ

СВ-Радиостанция - УКВ приемник

Приемный тракт малогабаритной СВ-Радиостанции

Как определить емкость пленочного конденсатора
Значение емкости МкФ Первая метка (1-я цифра) Вторая метка (2-я цифра) Третья метка (множитель)
0,010 корич. черная оранж.
0,015 корич. зелен. оранж.
0,022 красная красная оранж.
0,033 оранж. оранж. оранж.
0,047 желтая фиолет. оранж.
0,068 синяя серая оранж.
0,10 корич. черная желтая
0,15 корич. зеленая желтая
0,22 красная красная желтая
0,33 оранж. оранж. желтая
0,47 желтая фиолет. желтая
0,68 синяя серая желтая
1,0 коричневая черная зеленая
2,2 красная красная зеленая

Читать далее...



Схема универсального видеоразветвителя
Схема универсального видеоразветвителя

Разветвитель, схема которого показана на рисунке позволяет записывать сигналы, поступающие от одного источника одновременно на десять видео устройств. При этом входы видео устройств не оказывают шунтирующего действия друг на друга. В устройстве можно использовать транзисторы — любые серии КТ315, а также КТ3102, КТ342, КТ503.

Читать далее...



Схема модуля видеосигнала телевизора
Схема модуля видеосигнала телевизора

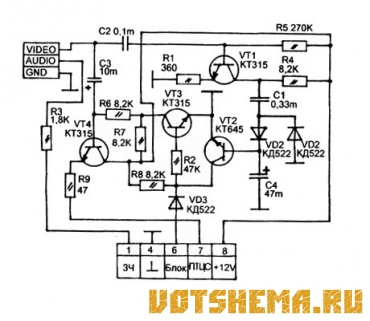

Модуль предназначен для телевизоров 2-, 3-, 4- УС ЦТ, он устанавливается на плату МРКсо стороны разводки печатных проводников. Подключение производится путем распайки точек "1 — 8" к соответствующим контактам соединителя Х1. Автоматический узел состоит из усилителя на VT1 и детектора на VD1 и VD2.

Читать далее...



Простая СВ-антенна на диапазон 27 МГц
Простая СВ-антенна на диапазон 27 МГц

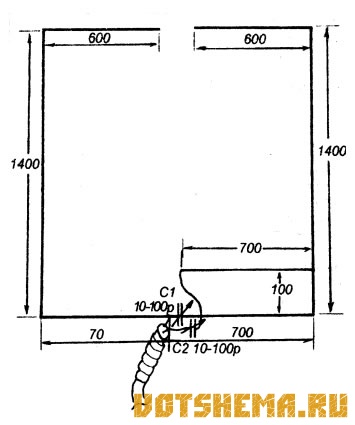

Простую и эффективную невидимую суррогатную антенну для диапазона 27 МГц можно выполнить в проеме окна согласно рисунку. Для установки антенны было использовано окно размерами 140 х 150 см. Антенна представляет собой полуволновый диполь, длиной чуть больше половины длины волны. На частоту 27 МГц антенна настраивается конденсатором С1. Согласование с коаксиальным кабелем обеспечивается конденсатором С2.

Читать далее...



Чем удобнее всего паять?
