Микросхема MC1496

Радиовещательный приемник на микросхеме

Схема двуполосных акустических систем
Схема двуполосных акустических систем

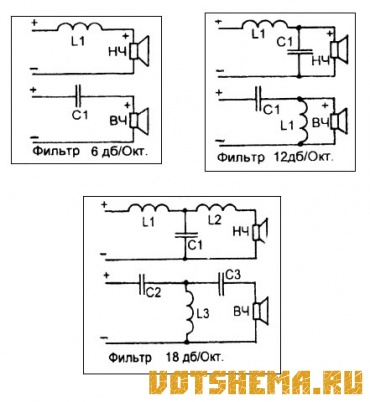

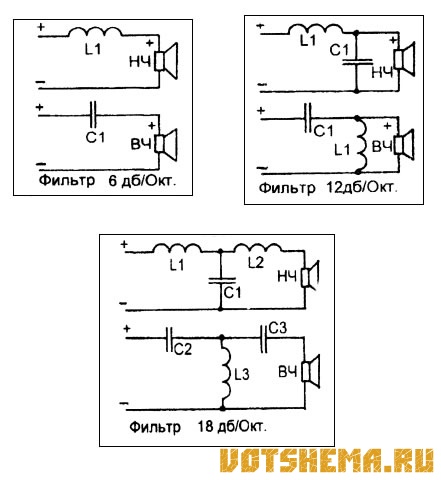

Фильтры двуполосных акустических систем обычно строятся по трем типовым схемам, которые показаны на рисунках. Номинальные значения емкости и индуктивности для таких фильтров, в зависимости от частоты среза и сопротивления звуковых катушек сведены в таблицы. На каждом рисунке вверху изображен фильтр для низкочастотного динамика. Параметры фильтров определяются из частоты раздела низкочастотного и высокочастотного каналов АС.

Читать далее...



Схема телефонного информатора
Схема телефонного информатора

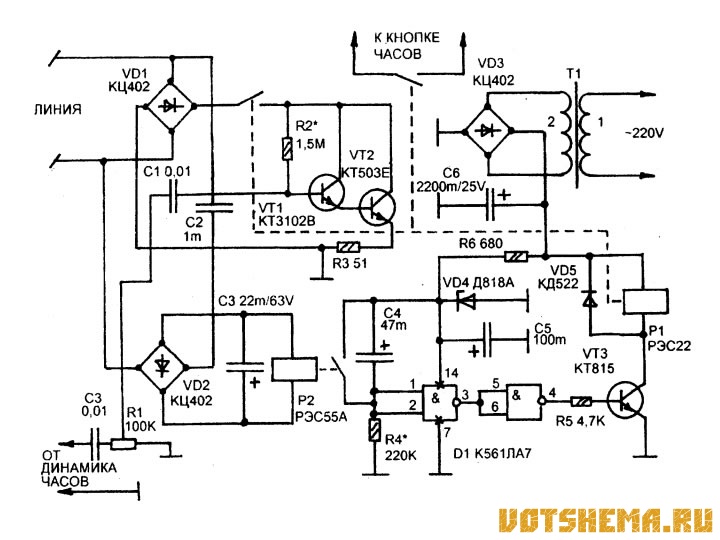

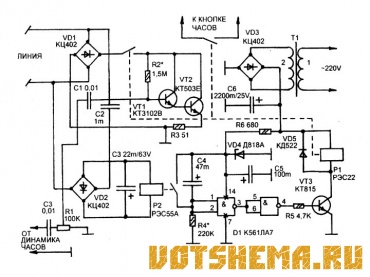

В настоящее время в продаже часто встречаются говорящие электронные часы-будильники различных моделей. На корпусе этих часов имеется широкая кнопка, при нажатии на которую из динамика раздается голос, говорящий текущее время. На основе таких часов можно сделать несложный информатор, сообщающий время по телефону. Схема устройства показана на рисунке.

Читать далее...

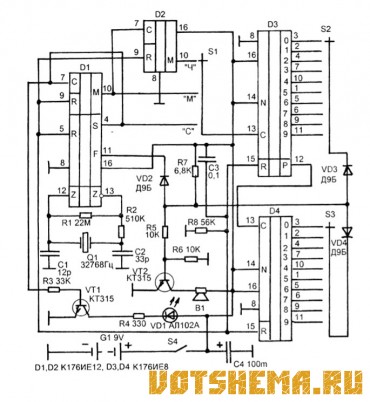

Схема бытового таймера
Схема бытового таймера

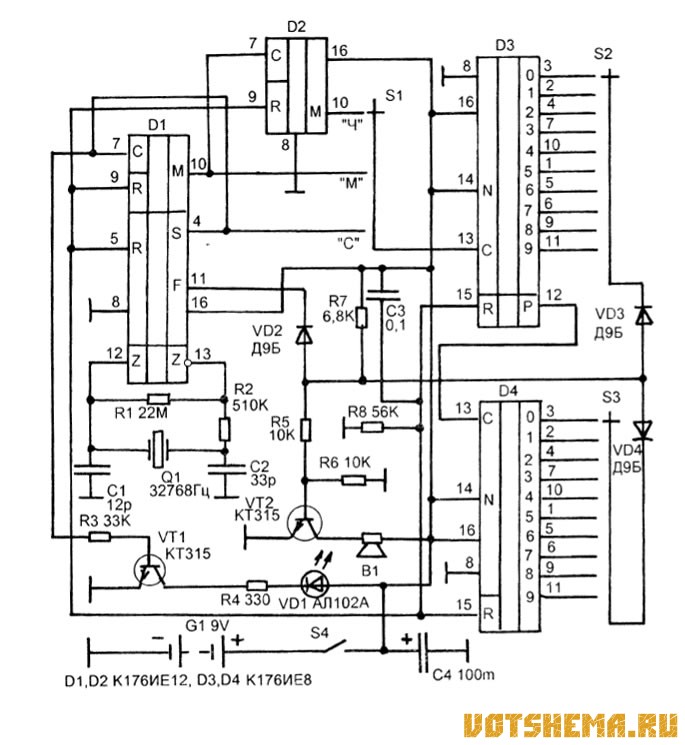

При приготовлении пищи, фотопечати, в других случаях необходим таймер, который может сигнализировать о окончании установленного временного интервала. При этом, желательно, чтобы при помощи таймера можно было устанавливать самые разные выдержки времени, от нескольких секунд до нескольких суток. Таймер, принципиальная схема которого показана на рисунке, можно установить на время, равное от одного до 99-ти единичных интервалов, а один единичный интервал может быть равен 1-й секунде, 1-й минуте, или 1-му часу.

Читать далее...



Схема транзисторного усилителя
Схема транзисторного усилителя

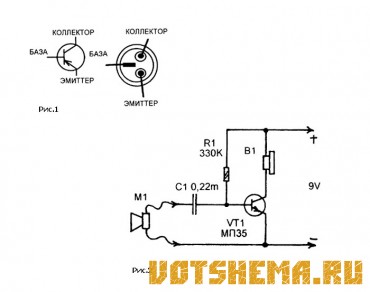

В составе любого электронного аудио или видеоустройства всегда имеются усилительные каскады на электронных лампах или на полупроводниковых триодах транзисторах, в наше время преимущественно на транзисторах. Работа транзистора и его структура изучается в школьном курсе физике, поэтому глубоко в теорию в этой статье вникать не будем. Для эксперементов потребуются транзисторы МП35, или если таких нет - МП36, МП37 или МП38. Эти транзисторы имеют одинаковые корпуса и сходные характеристики. Как определить выводы такого транзистора (его цоколевка) показано на рисунке 1.

Читать далее...
