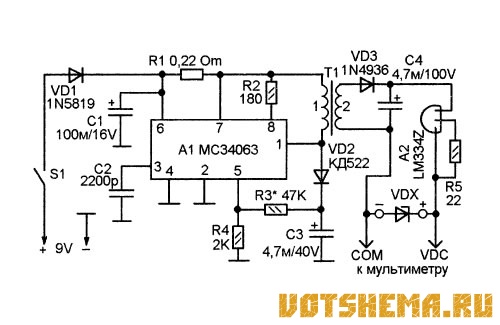

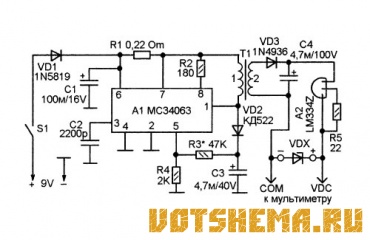

Как распознать стабилитрон с помощью мультиметра
Как распознать стабилитрон с помощью мультиметра

Как распознать стабилитрон? Ведь его можно перепутать с диодом. С помощью простой приставки к мультиметру можно не только отличить стабилитрон от диода но и определить напряжение стабилизации стабилитрона в пределах до 35V. Схема представляет собой DC-DC преобразователь с гальванической развязкой между входом и выходом.

Читать далее...

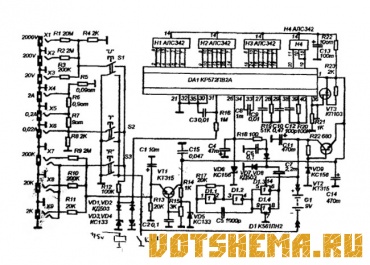

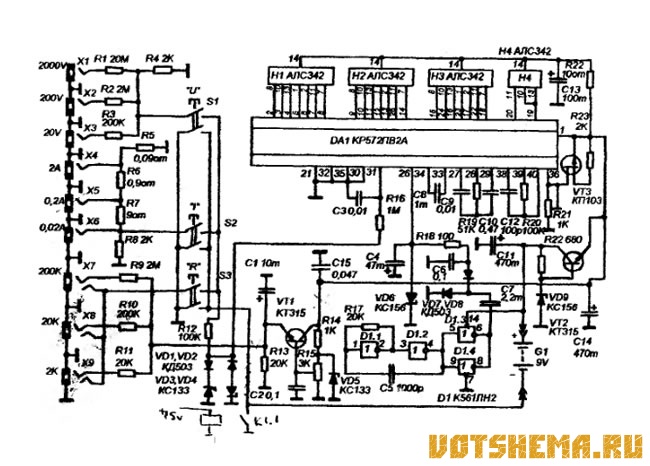

Схема цифрового мультиметра
Схема цифрового мультиметра

Мультиметр сделан по простой схеме на одной БИС АЦП КР572ГЩ2А. Он измеряет постоянные напряжения в пределах до 20В, до 200В и до 2000В, постоянные токи в пределах: до 0.02А, до 0.2А, до 2А, и сопротивления в пределах до 200 ком, до 2 Мом и до 20 Мом. Индикация 3.5-разрядная (три полных разряда и старшим, в котором индицируется только единица). Класс точности, без строгой подборки номиналов деталей 2.5%. полностью зависит от точности входных делителей.

Читать далее...

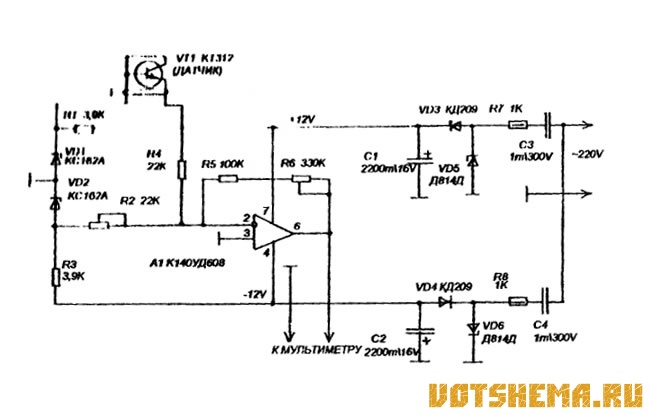

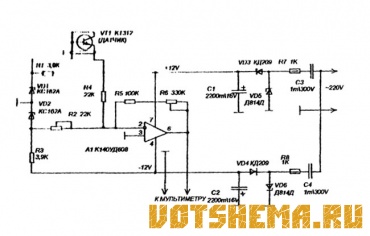

Схема термометра из мультиметра
Схема термометра из мультиметра

Практически, в мастерской каждого радиолюбителя найдется цифровой мультиметр, хотя бы самый простой и дешевый. Расширить его область применения в быту можно при помощи простой приставки, дающей возможность измерять температуру в помещении или на улице, с очень большой точностью, и отображать её на ЖК-индикаторе мультиметра (100 мВ/градус) в градусах по цельсию, причем, при отрицательных температурах на индикаторе включается знак - минус, как при измерении отрицательных напряжений.

Читать далее...
