УКВ-ЧМ приемник на ТА2003Р

В последние годы бурно развивается вешание на УКВ-ЧМ диапазонах (УКВ-1 и УКВ-2). Большой популярностью, среди радиолюбителей, пользуются простые УКВ-ЧМ радиоприемники, собранные на микросхемах К174ХА34, К174ХА42, КХА058, других аналогичных, реализующих принцип супергетеродина с низкой промежуточной частотой.

Страницы, практически всех, радиолюбительских журналов пестрят разными вариантами таких радиоприемников. В широкой продаже имеются самые разнообразные наборы для сборки приемников на этих микросхемах.

И несмотря на то, что при всех стараниях, такие приемники работают весьма посредственно (трещат, выдают НЧ сигнал с "характерными" искажениями), спрос на эти микросхемы не падает.

Предлагаемый в этой статье простой УКВ-ЧМ приемник, выполненный на распространенной микросхеме ТА2003Р, призван опровергнуть устойчивое мнение о том, что УКВ-ЧМ приемник, с высокой ПЧ, не возможно настроить без специальных приборов.

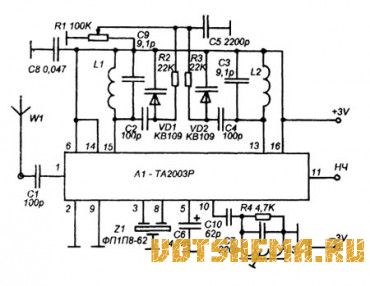

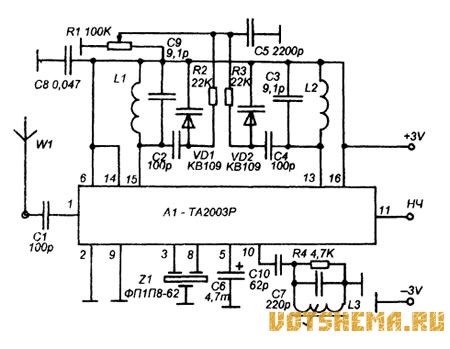

Автор умышленно, при сборке и настройке данного приемника не пользовался измерительными приборами, а схему построил так, чтобы был минимум навесных элементов. В результате получилась схема, показанная на рисунке 1. Как видно, по числу навесных элементов она не превосходит типовую схему включения К174ХА34. А наличие одного контура ПЧ, согласитесь, минимальная плата за хорошее звучание.

Типовое значение промежуточной частоты для ТА2003Р = 10,7 МГц, но поскольку, широкому кругу радиолюбителей более доступны пьезокерамические полосовые фильтры на 6,5 МГц (или 5,5 МГц) от трактов звукового сопровождения телевизоров типа УС ЦТ, в данной схеме промежуточная частота выбрана 6,5 МГц (или 5,5 МГц).

Входной контур отсутствует (обычно на входе ставится не перестраиваемый контур, настроенный на середину диапазона), сигнал от антенны через разделительный конденсатор С1 поступает непосредственно на вход УРЧ, имеющегося в составе микросхемы. Этот УРЧ резонансный, он нагружен на контур L1 С9 С2 VD1, который перестраивается в пределах диапазона, одновременно с гетеродинным, при помощи варикапа VD1.

Гетеродинный контур L2 С3 С4 VD2 подключен к выводу 13 А1, он перестраивается при помощи варикапа VD2. Роль органа настройки выполняет переменный резистор R1, но это может быть любой другой источник опорного напряжения, которое можно изменять в пределах 0...3В, например блок фиксированных настроек на нескольких переменных резисторах или цифровой синтезатор напряжения. Цепь R2 R3 С5 служит для развязки между ВЧ сигналами и постоянным напряжением настройки.
