Многоканальный мостовой усилитель 20W
Многоканальный мостовой усилитель 20W

На основе микросхем TDA2005 можно сделать многоканальный усилитель для автомобильной акустической системы, при помощи которого можно будет воспроизводить сигнал, например, от карманного CD-плеера или другого источника.

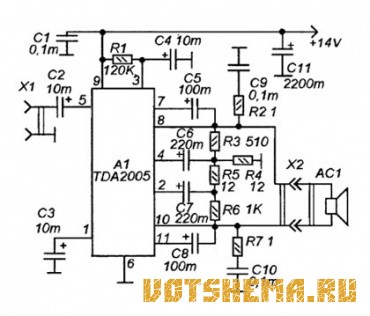

На рисунке 1 приводится схема усилительного модуля на микросхеме TDA2005, усилители которой включены по мостовой схеме, обладающего следующими параметрами:

1. Напряжение питания........5-18V.
2. Номинальное напряжение питания.......14,4V.
3. Выходная мощность при КНИ = 10% на нагрузке 4 Оm...........20W.
4. Выходная мощность при КНИ = 10% на нагрузке 3.2 Оm..........22W.
5. Выходная мощность при КНИ <1% на нагрузке 4 Оm...........15W.
6. Чувствительность усилителя..... 220mV.
7. Диапазон частот............ 20-20000Гц.
8. КНИ при мощности до 8W.......< 0,3%.

Читать далее...



Переключатель нагрузки
Переключатель нагрузки

Продолжая тему нетрадиционного использования поликомпараторных микросхем, предназначенных изначально для индикации уровней сигналов, хочу предложить еще одну оригинальную схему переключателя восьми нагрузок, питающихся от сети переменного тока.

Особенность переключателя в использовании выносной панели управления с восемью квазисенсорными кнопками (малогабаритные кнопки без фиксации), связанной с «базой» двухпроводным кабелем. Еще одна особенность в нетрадиционном использовании микросхемы К04КП024. представляющей собой восьмистабильный триггер, и предназначенной для систем переключения программ отечественных телевизоров типа УСЦТ.

Читать далее...



DC-DC Преобразователь
DC-DC Преобразователь

Предлагаемая конструкция предназначена для питания маломощных устройств автоматики от длинной линии постоянного напряжения 10-16 вольт. Если используется большое количество маломощных потребителей на некотором удалении друг от друга обычно строят один первичный не стабилизированный блок питания AC-DC, низковольтная линия разводится до потребителей, рядом с которыми устанавливаются вторичные DC-DC понижающие или повышающие преобразователи.

Первичный источник питания может быть как импульсным, так и с обычным трансформатором.
Один из вариантов схемы обратноходового преобразователя приведен на рисунке. В схеме есть входной симметричный фильтр. Несимметричные помехи наводимые на длинные провода подавляются конденсаторами С1.С2 и симметричным дросселем L1.

Читать далее...
