Микросхема STV2249E(C) - Сигнальный ТВ-процессор

Таймерная приставка к электронным часам
Таймерная приставка к электронным часам

Всем хороши многофункциональные наручные электронные часы. Они могут показывать время в различных поясах, имеют полный календарь, микрокалькулятор, и будильник, который можно установить на несколько установок (до десяти и более), включающих в себя дату и время. Пожалуй, единственный недостаток в том, что такие часы не могут управлять электроприборами, питающимися от сети переменного тока 220В.

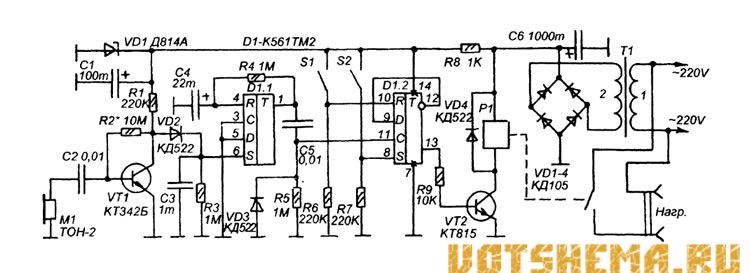

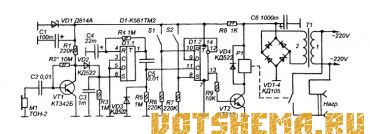

Предлагаемая приставка оформлена в виде подставки под электронные часы. На верхней панели её корпуса имеется специальный "столик" на который нужно положить часы. Роль столика выполняет электромагнитный капсюль от телеграфных наушников "ТОН-2" имеющий звуковую катушку сопротивлением 1600 Ом.

Читать далее...



Стабилизатор напряжения на оптроне
Стабилизатор напряжения на оптроне

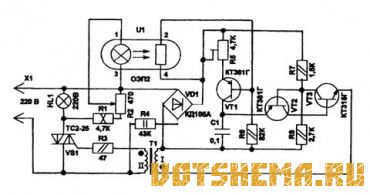

Предлагаемая схема стабилизатора напряжения отличается от ранее описанных тем, что обратная связь по напряжению организована с помощью оптрона. За счет инерции лампочки входящей в оптрон ОЭП2 достигается некоторый гистерезис, обязательный в системах с обратной связью. Без этого гистерезиса будет происходить релаксация схемы, которая будет выражена в мерцании лампочки HL1, являющейся нагрузкой данной схемы.

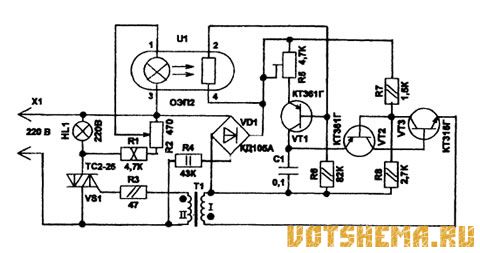

Рассмотрим работу схемы, изображенной на рисунке. В момент включения сетевого напряжения синусоидальное напряжение, ограниченное резистором R4, поступает на диодный мост VD1. На нагрузке напряжение отсутствует поэтому сопротивление оптрона велико, транзистор VT1 открывается за счет смещения, поступающего с резистора R6.

Читать далее...



Автомат переключения гирлянд с ППЗУ
Автомат переключения гирлянд с ППЗУ

Автомат световых эффектов построен по простой, можно даже сказать типовой, схеме. Имеется мультивибратор, частоту которого можно регулировать переменным резистором, чтобы менять скорость переключения гирлянд или прожекторов. Импульсы от мультивибратора поступают на адресные входы ППЗУ, которые и определяют алгоритм переключения.

Особенность в том, что выходы достаточно мощные, и могут управлять нагрузками мощностью более 1000-2000 Вт. При помощи такого автомата можно обеспечить светооформление новогодней елки, в холле предприятия, на площади, в парке, в других публичных местах.

Читать далее...



Автомат включения освещения
Автомат включения освещения

Этот автомат предназначен для автоматического включения освещения с наступлением темноты и выключения его на рассвете. Его достоинства, - предельная простота и плавная регулировка освещенности в зависимости от степени затемнения.

Автомат предназначен для управления лампой мощностью до 150 W, например, освещением во дворе частного дома или перед входом во двор.

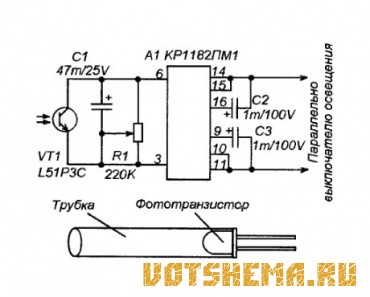

Это типовая схема включения микросхемы КР1182ПМ1, предназначенной для работы в качестве регулятора мощности светильников. Отличие от типовой схемы в том, что параллельно цепи регулировки R1-C1 включен фототранзистор VT1.

Читать далее...
