Мощный УМЗЧ

Гирлянда со сменой цвета

Синтезатор частоты для синхронного гетеродинного приемника

Схема лампового стерео усилителя 10 Вт
Схема лампового стерео усилителя 10 Вт

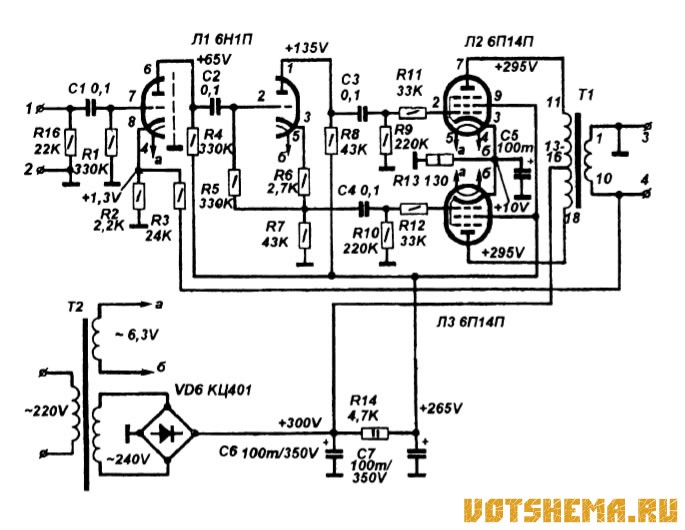

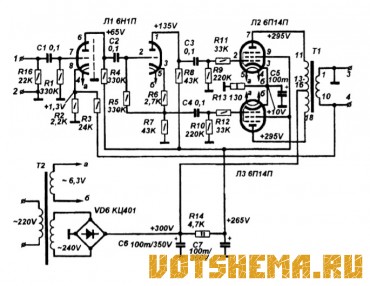

Усилитель стереофонический (для простоты на схеме показан один канал), развивает номинальную мощность на нагрузке 8 ом...10 Вт, диапазон воспроизводимых частот при неравномерности 6 дб, 15 Гц... 18000 Гц. Нелинейные искажения не более 1%. Номинальное входное напряжение ЗЧ...0.8В, входное сопротивление 22 ком.

Читать далее...



Схема нагрузки ваттметра
Схема нагрузки ваттметра

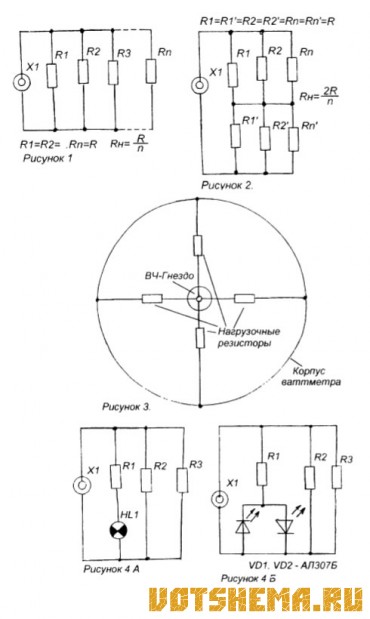

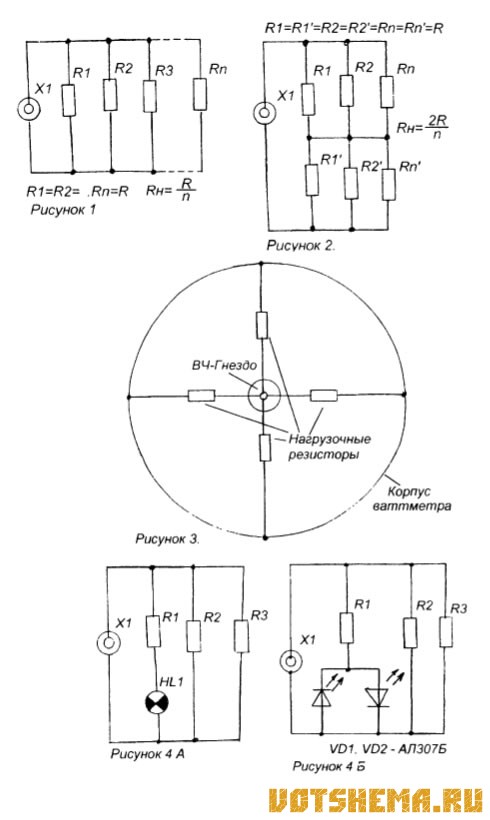

Ваттметр, подключенный к передатчику должен обеспечивать КСВ близкий к единице. Это условие в основном зависит от конструкции его активной нагрузки. В диапазонах KB 2...30 МГц и в УКВ диапазоне 144 МГц для обеспечения необходимой рассеиваемой мощности нагрузку можно набирать из резисторов большего номинала, включенных параллельно (рисунок 1), общая номинальная рассеиваемая на них мощность равна их суммарной номинальной мощности.

Читать далее...



Схема простого прерывателя лампы накаливания
Схема простого прерывателя лампы накаливания

На основе несимметричного мультивибратора вырабатывающего импульсы с частотой 2-3 Гц, можно сделать мигалку - простой прерыватель питания лампы накаливания на 12В. Миниатюрные транзисторы, резисторы и конденсатор смонтированы непосредственно в удлиненном патроне для низковольтной лампы, а если лампа маломощная транзисторы можно заменить на КТ3107 и КТ3102 соответственно и разместить схему управления в удлиненном цоколе лампы.

Читать далее...



Усилитель на микросхеме SV13102B
Усилитель на микросхеме SV13102B

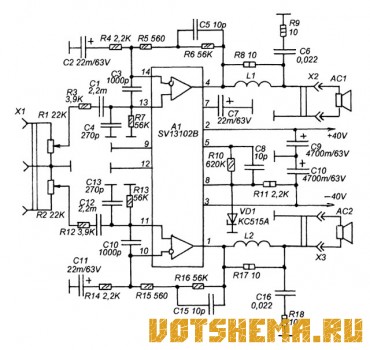

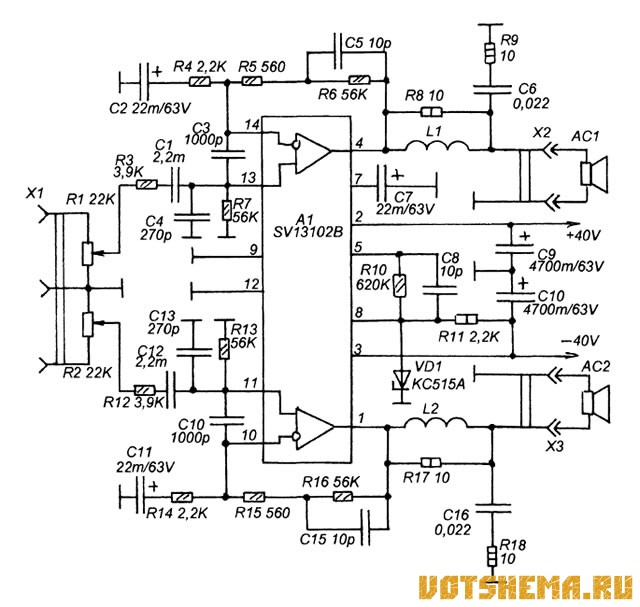

Микросхема SV13102B содержит двухканальный усилитель мощности. На основе этой микросхемы можно собрать в любительских условиях достаточно качественный стерео-усилитель HI-FI класса. Входной стереосигнал поступает на усилитель через разъем Х1 и два раздельных пассивных регулятора громкости на R1 и R2. Регуляторы необходимы для оптимизации чувствительности УМЗЧ при его работе с конкретным источником сигнала.

Читать далее...
