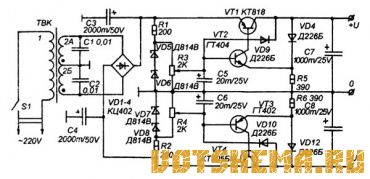

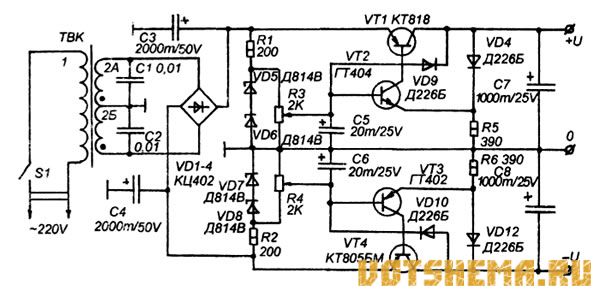

Этот источник выполнен по простой схеме и может быть изготовлен, практически, за один вечер (при наличии всех необходимых компонентов). Он вырабатывает двуполярное напряжение от ±2В до ±20 В, регулировка раздельная в каждом канале. Ток до 1 А на канал. Коэффициент стабилизации не ниже 100, напряжение пульсаций при максимальном напряжении, при токе 1 А не более 200 мВ. Есть защита по току, которая срабатывает при токе более 1,2 А и отключает выход. После снятия перегрузки по выходу схема восстанавливается автоматически.

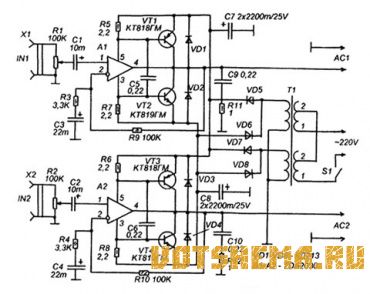

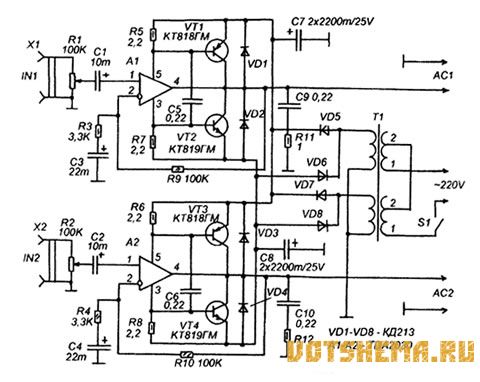

Одно из направлений приложения радиолюбительской энергии, — это сборка мощных усилителей мощности ЗЧ, предназначенных для работы в составе аудиоцентра, или для озвучивания каких-то мероприятий. Сейчас, на страницах радиолюбительской прессы идет пропаганда мощных УМЗЧ, собранных на основе зарубежных мощных интегральных микросхем типа TDA7294, LM3886 и других. На микросхеме TDA7294 возможно построение усилителя мощности для аудиоцентра.

Конечно, это очень удобно, но есть и свои минусы, один из которых в некоторых случаях может быть решающим — цена. Такие микросхемы недешевы. К тому же, учитывая известную добросовестность торговцев радиодеталями, всегда есть вероятность (часто 50/50), что купленная микросхема окажется дефектной. А доказать, что ты её не сам сжег, практически невозможно.

На основе микросхем TDA2005 можно сделать многоканальный усилитель для автомобильной акустической системы, при помощи которого можно будет воспроизводить сигнал, например, от карманного CD-плеера или другого источника.

На рисунке 1 приводится схема усилительного модуля на микросхеме TDA2005, усилители которой включены по мостовой схеме, обладающего следующими параметрами:

1. Напряжение питания........5-18V.
2. Номинальное напряжение питания.......14,4V.
3. Выходная мощность при КНИ = 10% на нагрузке 4 Оm...........20W.
4. Выходная мощность при КНИ = 10% на нагрузке 3.2 Оm..........22W.
5. Выходная мощность при КНИ <1% на нагрузке 4 Оm...........15W.
6. Чувствительность усилителя..... 220mV.
7. Диапазон частот............ 20-20000Гц.
8. КНИ при мощности до 8W.......< 0,3%.

Источник предназначен для питания лампы дневного света мощностью до 40 W от автомобильного аккумулятора напряжением 12V. Источник выполнен по схеме высокочастотного двухтактного преобразователя напряжения. Генератор импульсов управления ключами VT1 и VT2 сделан на микросхеме К176ИЕ12. Используются выходы сканирования динамической индикации.

При частоте задающего генератора (элементы R1-C1) около 2 МГц, на выходах Т2 и Т4 будут сдвинутые по фазе, не перекрывающиеся импульсы, следующие с частотой около 9 кГц. Эти импульсы поступают на затворы транзисторов VT1 и VT2, поочередно открывая их. В стоковых цепях транзисторов включены половины первичной обмотки импульсного трансформатора Т1.

На вторичной обмотке выделяется импульсное напряжение амплитудой около 600V, которым питается ЛДС. Лампа запускается без цепей накала, поэтому можно использовать лампу с перегоревшими нитями накала.
