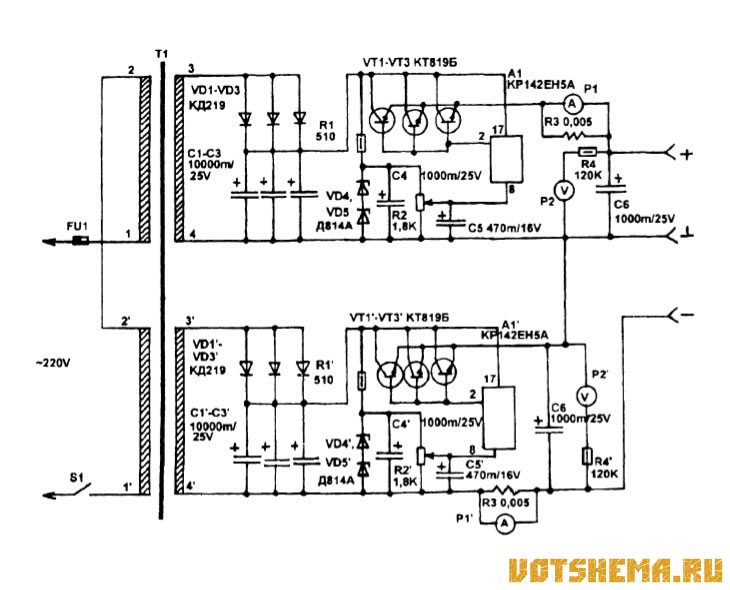

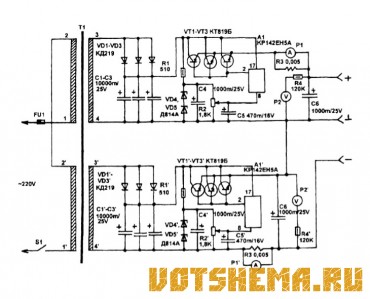

Схема мощного двухполярного источника питания |
Источник вырабатывает двухполярное напряжение +- 5... 17В, при этом регулировка раздельная. Сила тока в нагрузке может достигать 20А, при этом уровень пульсации будет не более 1В (при установленном напряжении 17В). При токе в 3А уровень пульсаций не более 0,1В. Источник предназначен для питания в лабораторных условиях (при налаживании или ремонте) различных электронных конструкций, потребляющих высокий ток, таких как мощные мостовые УЗЧ, передатчики, а также различных автомобильных приборов и приводных механизмов (например при ремонте электронной системы зажигания). |
Читать далее...
|

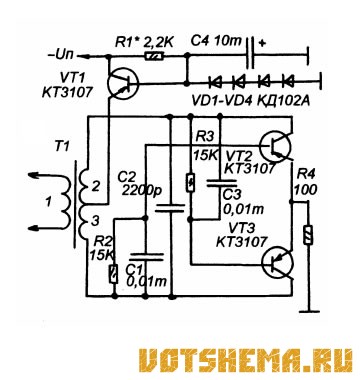

Схема генератора подмагничивания |
Популярность китайской аудиотехники, -совсем не результат высокого качества, а скорее, низкой мены и наивности российских потребителей. Подавляющее большинство переносных магнитол такого производства построены по схемам без генератора подмагничивания при записи. Просто, при записи, через универсальную головку пропускается некоторый постоянный ток, редко, от стабилизатора тока, а чаще, - просто через резистор. |
Читать далее...
|
Компьютерный вход на микросхеме TDA8362 |
Большинство отечественных телевизоров 6-поколения и многие импортные недорогие аппараты в настоящее время преимущественно строятся на базе малосигнального процессора TDA8362 или его аналогах. Как правило, эти телевизоры, даже те которые имеют разъем "Скарт", не имеют входов для подачи сигналов основных цветов от внешнего источника, например компьютера. Тем не менее, микросхема TDA8362 имеет входы для подачи внешних видеосигналов основных цветов — выводы 22, 23 и 24, а переключение режимов "внутренние / внешние" производится изменением напряжения на выводе 21 микросхемы (ОВ - внутренние сигналы, 3В - внешние). |
Читать далее...
|

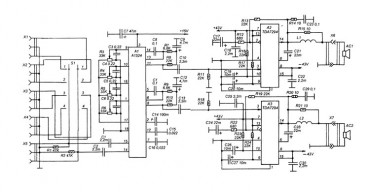

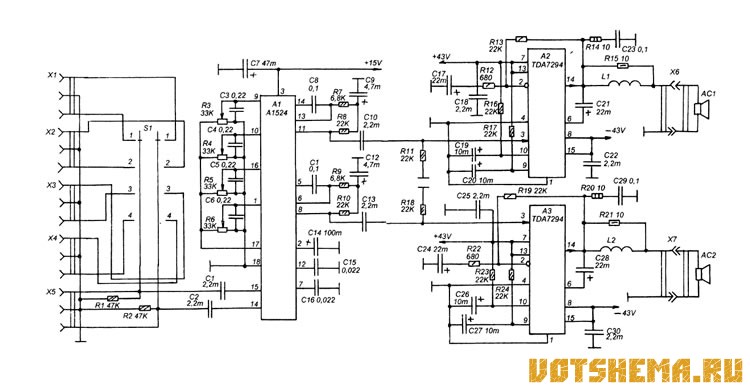

Интегральный стереоусилитель |
В настоящее время российским радиолюбителям стали доступны микросхемы, производимые в зарубежных странах. Используя эту элементную базу можно достаточно просто сделать достаточно высококачественный полный УЗЧ, предназначенный для работы в составе любительского музыкального центра. Усилитель, принципиальная схема которого показана на рисунке собран на трех микросхемах — двух интегральных УМЗЧ — TDA7294 и одной микросхеме А1524 содержащей предварительный УЗЧ и электронные регуляторы громкости, баланса, и тембра по низким и высоким частотам. |
