Электронный балласт для ЛДС

Акустический датчик сигнализации

Многоканальный мостовой усилитель 20W

Усилитель мощности на диапазон 144 МГц
Усилитель мощности на диапазон 144 МГц

Этот усилитель предназначен для увеличения выходной мощности передатчика карманной радиостанции диапазона 144 МГц. При подаче на его вход сигнала мощностью 0,05 Вт он, при питании выходного каскада от источника 24В выдает мощность 5-6 Вт, при питании от источника 12 В - 3-4 Вт. Входное сопротивление и выходное равны 50 Ом.

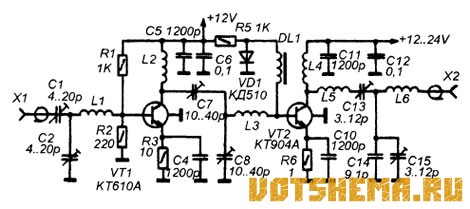

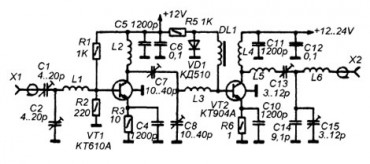

Принципиальная схема показана на рисунке. Первый каскад на VT1 работает в классе А. Для стабилизации рабочей точки служит резистор R3. Сопротивление источника сигнала 50 Ом согласуется со входом цепью С1 С2 L1. Аналогичная цепь С7 С8 L3 служит для межкаскадного согласования.

Читать далее...



Импульсный блок питания для вольтметра

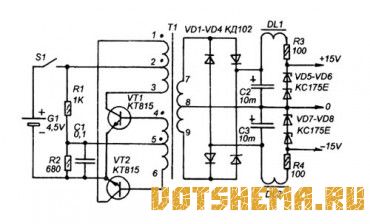

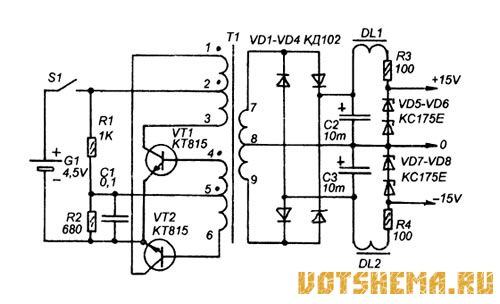

Импульсный блок питания для вольтметра

Здесь описан двух-стрелочный вольтметр, дающий возможность на разных индикаторах одновременно наблюдать постоянную и переменную составляющую сигнала. Прибор рассчитан на двуполярное питание +15В, получаемое от простого сетевого источника на силовом трансформаторе, что ограничивает его применение в полевых условиях, поскольку требуется электросеть.

И все же такой прибор желательно иметь и в полевых условиях, поскольку, совместно с простым частотомером он в состоянии заменить осциллограф.

Читать далее...



Источник питания для приборов на ОУ
Источник питания для приборов на ОУ

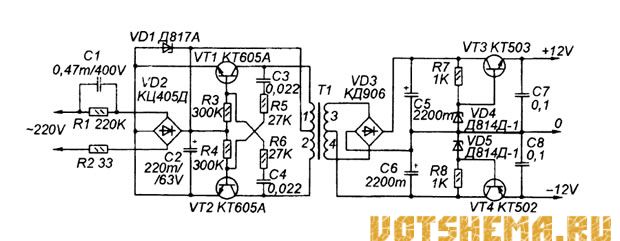

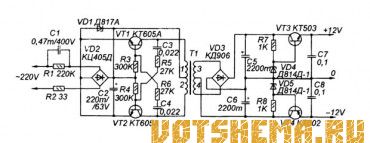

Многие измерительные приборы строятся на основе операционных усилителей. Для питания таких приборов требуется двуполярный источник постоянного тока, вырабатывающий напряжение +10...15В. При этом ток потребления прибором, сделанным на одном-двух операционных усилителях обычно не превышает 10-20 mА. Для таких приборов можно использовать несложный импульсный источник питания, схема которого показана на рисунке. Для приборов построенных не на ОУ, возможно применение лабораторного блока питания включающего в себя систему защиты.

Сетевое напряжение гасится до уровня 50 В при помощи параметрического стабилизатора, в который входит гасящее реактивное сопротивление конденсатора С1, выпрямительный мост VD2 и стабилитрон VD1 с напряжением стабилизации 50В.

Читать далее...



Переключатель гирлянд на ППЗУ
Переключатель гирлянд на ППЗУ

Применение ППЗУ в различных автоматах световых эффектов или переключателях ёлочных гирлянд, — не новость. Другое дело, что в таких автоматах устанавливается уже запрограммированное ППЗУ. Значит, требуется еще и программатор.

Описываемое ниже устройство объединяет в себе автомат световых эффектов, работающий на ППЗУ и программатор ППЗУ, при помощи которого можно внести в микросхему нужные световые комбинации, непосредственно, наблюдая за тем, как это будет выглядеть.

Микросхему ППЗУ желательно установить на панельку, тогда можно будет запрограммировать несколько микросхем для разных случаев и менять их по мере необходимости.

Читать далее...
