Схема CD-плеера

Устройство блокировки телефонного звонка

Маломощный передатчик 144,6 МГц

Автомобильная сигнализация на микросхеме
Автомобильная сигнализация на микросхеме

Охранное устройство сочетает в себе акустическую сигнализацию, срабатывающую от замыкания контактных датчиков и включения зажигания и блокиратор двигателя, препятствующий запуску. Устройство предназначено для установки на автомобили отечественного производства, оборудованные классической контактной системой зажигания (ВАЗ-2101, -2103, -2106, ИЖ-2126, М-21412 и другие).

Схема охранного устройства и схема его подключения в электросхему автомобиля показана на рисунке. Жирным обозначен пластмассовый корпус устройства.

Читать далее...



Схема датчика уровня ОЖ
Схема датчика уровня ОЖ

Большинство отечественных автомобилей не оборудованы датчиками контроля уровня охлаждающей жидкости. Это приводит к аварийной ситуации в двигателе в случае течи тосола, которую не удалось заметить своевременно.

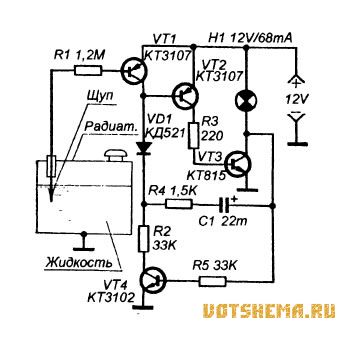

На рисунке показана принципиальная схема контрольного устройства, которое, при понижении уровня тосола (или воды) включает мигающую контрольную лампу, установленную на панели приборов.

Читать далее...



Акустическое реле
Акустическое реле

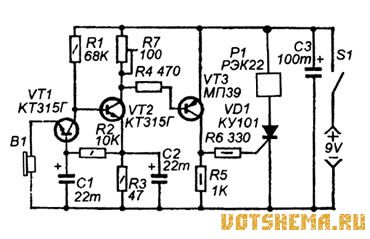

Акустическое реле предназначено для включения радиоприемника или магнитофона по сигналу от звукоизлучателя наручных электронных часов, имеющих функцию будильника.

В акустическом реле в качестве датчика акустических колебаний используется микротелефонный капсюль от наушников с сопротивлением звуковой катушки 32 им.

Читать далее...



Простое автомобильное охранное устройство
Простое автомобильное охранное устройство

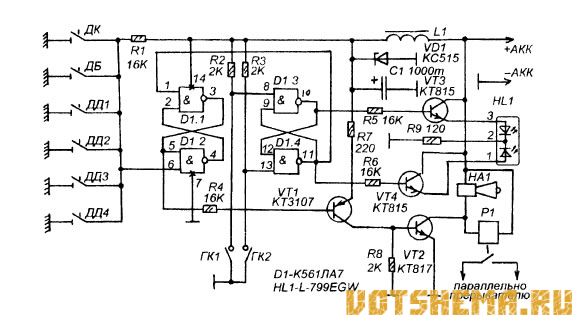

Это простое охранное устройство выполнено на одной распространенной микросхеме — К561ЛА7, и работает на стандартную автомобильную блок-сирену. Все датчики контактные, дополнительно установленные. Управление сигнализацией — при помощи магнитного брелка и двух герконов.

Работает устройство следующим образом. Схема устройства постоянно подключена к бортовой сети автомобиля (параллельно магнитоле). На остекление выведены два герконовых датчика и один двухцветный светодиод. При поднесении магнитного брелка к одному из герконовых датчиков устройство переходит в режим охраны.

Читать далее...
