Сельские жители, проживающие в условиях неуверенного телевизионного приема вынуждены пользоваться развитым антенным хозяйством, - часто, для осуществления качественного приема требуется делать по отдельной, индивидуально ориентированной антенне для каждой из принимаемых программ, к тому же, еще и с отдельными резонансными усилителями ВЧ.
В результате, у антенного входа телевизора скапливается до десятка штеккеров, которые нужно все время «перетыкать», а это не только утомительно, но и приводит к частым поломкам антенного гнезда, не рассчитанного на такую интенсивную эксплуатацию. Конечно, можно сделать экранированную «коробочку» и расположить в ней набор реле и тумблеров для ручного переключения антенн не тревожа антенного гнезда, но это решает только часть проблемы.
Поэтому, если в режиме «AV» с подключенным пишущим плеером, остановить воспроизведение, то вместо темного экрана появляется сигнал телепередачи, который проходит по НЧ с входных разъемов видеоплеера через его схему и выходные разъемы на видеовход телевизора.
Именно это позволяет основываясь на схеме, показанной на рисунке 1, сделать несколько видеовходов, например, для подключения видеоплеера, телеигровой приставки, DVD плеера и д.р. А переключать их можно присвоив каждому входу номер телевизионной программы. Например, хотим посмотреть видеокассету, - включаем 1-ю программу и «AV», хотим поиграть в «Денди», - включаем 2-ю программу и «AV», захотели посмотреть DVD, - включаем 3-ю программу и снова «AV», и так далее.

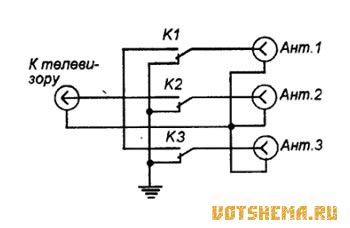

Рисунок 2

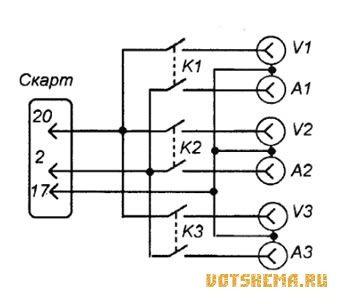

Схема, показанная на рисунках 1 и 2 остается почти без изменений, нужно только заменить реле на реле с двумя группами контактов (рисунок 3), например, импортными герконовыми типа BT-24S, и соответствующим образом подключить обмотки реле к выходам микросхем А1 и А2 (нет необходимости подключать реле сразу к нескольким выходам).
Рисунок 3
Устройство можно сделать на небольшой печатной плате вместе с разъемами, и установить на задней панели корпуса телевизора, или выполнить отдельной приставкой.
