Герконовые электромагнитные реле

К числу герконовых относятся электромагнитные реле, контактные группы которых выполнены на основе магнитоуправляемых контактов в герметичной газонаполненной оболочке (герконы). Достоинства таких реле -высокая стойкость к внешним воздействиям, полное отсутствие коррозии контактов, вибрационная стойкость. В результате небольшой магнитодвижущей силы, которая требуется для управления герконами такие реле могут работать в широком диапазоне напряжений на катушках, потребляя минимальный ток.

А низкие напряжения отпускания позволяют делать экономичные схемы управления такими реле, которые значительный импульс тока дают только на момент срабатывания реле, а затем переходят в экономичное состояние, поддерживающее на реле небольшое напряжение на 20-30% большее напряжения отпускания.

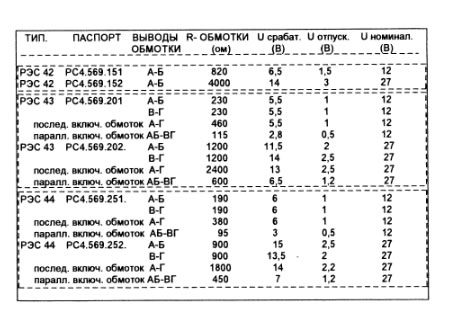

Реле РЭС-42, РЭС-43, РЭС-44
Герконовые электромагнитные реле

ОБЩИЕ ДАННЫЕ: максимальный коммутируемый ток не более 0,25А, число срабатываний не менее 10 (в шестой степени), время срабатывания не более 1 mS, время отпускания не более 0,3 mS. Масса для РЭС 42 - 12 гр, для РЭС 43-15 гр, для РЭС44-18 гр.

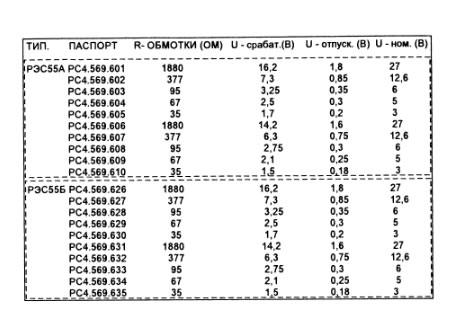

Реле РЭС-55А, РЭС-55Б
Герконовые электромагнитные реле

ОБЩИЕ ДАННЫЕ: максимальный коммутируемый ток не более 0.25А, число срабатываний не менее 10 (в шестой степени), время срабатывания не более 1 mS.
