Схема сервисного осциллографа
Схема сервисного осциллографа

Сейчас осциллограф в мастерской радиолюбителя не редкость, причем давно забыты малополезные игрушки типа "ОМЛ" или Н313. обычно профессиональные. И все же многих радиолюбителей интересуют самодельные конструкции, малогабаритные, не очень тяжелые, с достаточно высокими характеристиками и желательно из доступной элементной базы.

Вот один такой прибор. Собран на распространенных транзисторах, микросхем в составе вовсе нет. Единственная редкая деталь - электроннолучевая трубка, при этом обеспечивает такие характеристики:

1. Максимальная частота исследуемых сигналов - 30 мгц.
2. Диапазон длительностей исследуемых сигналов- 1x10"7 до 1,6 секунд.
3. Диапазон амплитуд входных исследуемых сигналов - 50 МВ...200В.
4. Чувствительность вертикального отклонения - 50мВ на деление.
5. Неравномерность частотной характеристики в диапазоне частот 0...10МГЦ - 10%, в диапазоне частот 10 ...30МГЦ - 20%.
6. Входное сопротивление - 1Мом.
7. Входная емкость - 22 пф.
8. Минимальная амплитуда синхронизирующего сигнала - 50 мВ
9. Рабочий размер экрана (диаметр трубки 5 см) - 30/40 мм (деления через 5 мм).
10. Питание-сеть 220В.

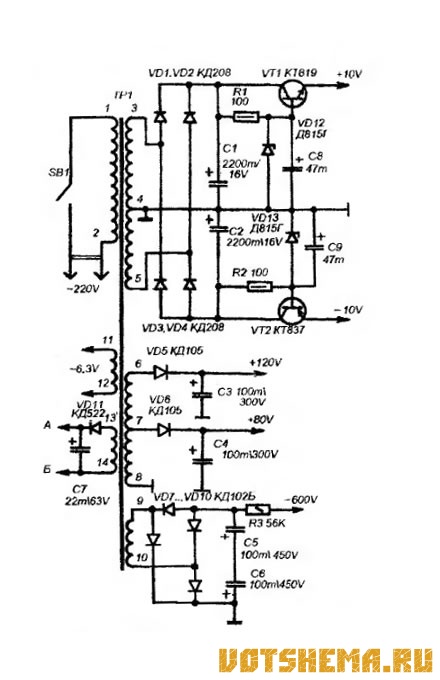

Принципиальная схема прибора показана на рисунке 1, схема источника питания на рисунке 2.

С16=100m, С 17=25m, С18=7,5m, С19= 2,5m, С20=0,75m, С21=0,25m, С22=0,1m, C23=0,025m, C24=7500p, C25=2500p, C26=750p, C27-200p. Конденсаторы, при необходимости, набираются из двух-трех.

Усилитель вертикального отклонения сделан на транзисторах VT1-VT6, VT16-VT19 по схеме симметричного балансного усилителя постоянного тока. Для увеличения входного сопротивления первый каскад выполнен на полевых транзисторах с изолированным затвором - VT1, VT2. На входе усилителя включен частотно-компенсированный делитель R1-R4, С2-С5. Выключатель S1 служит для перехода в импульсный режим (если нужно увидеть постоянную составляющую).

После истоковых повторителей следует фазоинвертор на VT3 и VT4. Он преобразует несимметричный входной сигнал в симметричный. Резистором R14 регулируется чувствительность плавно. Для согласования высокого выходного сопротивления этого каскада с низким входным следующего включены эмиттерные повторители на VT5 и VT6. Балансировка усилителя (перемещение нулевой линии на экране) производится сдвоенным резистором R19/R20.

На VT14 и VT15 собран двухтактный усилитель, его частотная характеристика корректируется цепями R58 С28 Ни R59 С29. Затем следуют еще согласующие эмиттерные повторители на VT16 и VT17, и далее выходной каскад на высоковольтных транзисторах VT18 и VT19. С коллекторных цепей этих транзисторов сигналы поступают на вертикально-отклоняющие электроды электронно-лучевой трубки.

Усилитель синхронизации выполнен на транзисторах V79 и VT10. Уровень, а так же полярность синхронизирующего сигнала можно регулировать резистором R37 ("уровень").

С коллектора VT10 синхросигнал поступает на вход генератора горизонтальной развертки. Диод VD4 служит для ограничения уровня сигнала, поступающего на базу транзистора VT9.

Генератор горизонтальной развертки состоит из триггера Шмитта на транзисторах VT11 и VT12, стабилизатора тока на VT13, эмиттерного повторителя на VT22 и амплитудного дискриминатора VT23.

Генератор развертки может работать в непрерывном или ждущем режимах.

Схема сервисного осциллографа

В момент включения питания транзистор VT12 в закрытом состоянии, при этом VT11 открыт. Через стабилизатор тока VT13 начинает заряжаться один из конденсаторов С16-С27. Как только он зарядится до напряжения, равного напряжению на эмиттере VT23, VT23 откроется и этот конденсатор начинает разряжаться через VD8, VT12, VD5 и R45. После разряда этого конденсатора триггер возвращается в исходное положение, и процесс повторяется заново.
