Усилитель собран на двух одинаковых микросхемах широкого применения и двух транзисторах. Усилитель может работать в диапазоне питающих напряжений от 10 до 20В. Принципиальная схема показана на рисунке. Предварительный усилитель воспроизведения сделан на микросхеме А1 - К548УН1. Эта микросхема содержит два операционных усилителя, работающих с однополярным питанием. Она обеспечивает низкий коэффициент нелинейных искажений и низкий уровень собственного шума.
При работе от источника питания напряжением 12В он обеспечивает такие
характеристики:
1. Номинальная мощность на нагрузке 4 Ом при КНИ не более 0,5%............. 2x2 Вт.
2. Максимальная мощность.................2x4 Вт.
3. Диапазон рабочих частот....... 63...14000 Гц.Усилитель собран по известной схеме с оптимизацией цепи обратной связи с целью уменьшения уровня шумов без существенной потери усиления. Усилитель собранный по такой схеме обеспечивает очень высокое качество, и может быть рекомендован как самостоятельное звено для работы в более дорогих и сложных аппаратах.
ЗЧ сигнал с выхода А1 через регулятор громкости R14 (отдельный для каждого стереоканала) поступает на усилитель мощности на микросхеме А2 и выходном двухтактном каскаде на транзисторах VT1 и VT2. В данном усилителе используется то свойство микросхемы К548УН1, что на её выходе, при симметричном включении имеется постоянное напряжение, равное половине напряжения литания. Это обстоятельство позволило сделать выходной каскад по очень простой схеме на разноструктурных транзисторах, и при этом сохранить высокие характеристики.
К тому же микросхема имеет систему защиты выходного каскада от перегрузок, которая, в данном случае, обеспечит исправность выходных транзисторов в случае короткого замыкания в цепи нагрузки.
Регулировка тембра по ВЧ осуществляется в цепи ООС усилителя резистором R12.

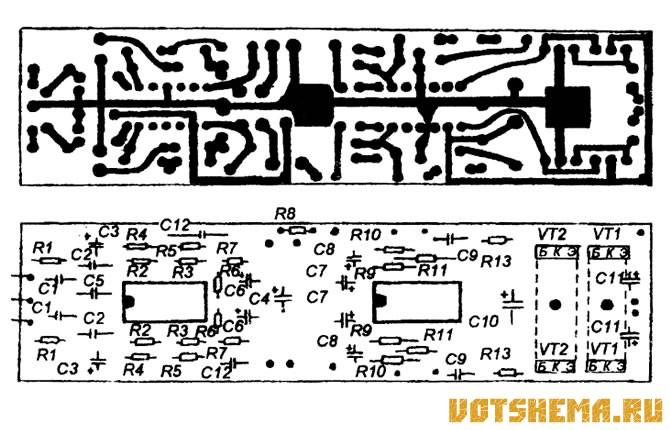

Вид печатной платы усилителя
