Схема предварительного усилителя

Сейчас, собрать хороший усилитель мощности, не является особой проблемой. На рынке, радиокомпонентов есть самый широкий выбор интегральных микросхем - УМЗЧ, с минимальным числом навесных элементов. Но, усилитель ЗЧ состоит не только из усилителя мощности. Так же необходим и предварительный усилитель, в котором происходит не только усиление сигнала, но и регулировка громкости, тембра и стереобаланса.

Такие микросхемы тоже есть, но, как правило, их типовая схема включения требует внушительного числа навесных элементов, не менее чем у усилителя, собранного на ОУ или транзисторах. К тому же, не всегда удается подобрать нужную микросхему.

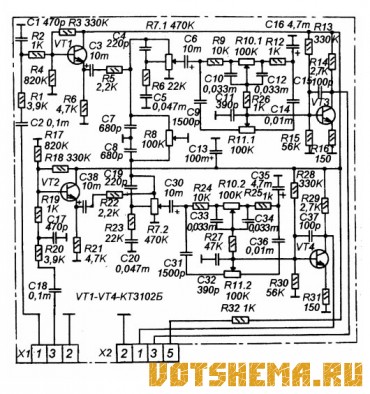

Предварительный усилитель можно собрать и на транзисторах, например, по схеме, приведенной в этой статье. Этот усилитель собран на четырех транзисторах КТ3102Б. В нем есть регулятор громкости, регулятор стереобаланса и регуляторы тембра по низким и высоким частотам. На транзисторах VT1 и VT2 собраны входные эмиттерные повторители, повышающие входное сопротивление предусилителя.

Регулировка громкости производится сдвоенным переменным резистором R7, имеющим отвод для тонкомпенсации (можно использовать резистор и без отвода, исключив C4, R6, С5, C19, R23, C29). Регулятор стереобаланса выполнен на одинарном переменном резисторе R8. Совместно с резисторами R5 и R22 он образует делители сигнала.

Регуляторы тембра пассивные, на сдвоенных переменных резисторах R10 и R11. Общий коэффициент передачи предварительного усилителя зависит от коэффициентов усиления каскадов на транзисторах VT3 и VT4. Его можно установить подбором сопротивлений резисторов в эмиттерных цепях транзисторов VT3 и VT4, в очень широких пределах. Это позволяет получить номинальное выходное напряжение сигнала, как раз такое, как требуется для конкретной ИМС-УМЗЧ.

Входной сигнал подается на Х1, выходной сигнал снимается с Х2. Питание поступает на Х2. Номинальное напряжение питания 10V, но оно может быть от 6 до 12.

Монтаж можно выполнен непосредственно на выводах переменных резисторов и входного разъема. Либо, транзисторные каскады вывести на платы, а элементы регуляторов тембра, громкости и баланса спаять на выводах этих переменных резисторов.

При использования предварительного усилителя можно собрать схему управления мощным Hi-Fi усилителем.
