Схема видеомонитора
Схема видеомонитора

Это устройство предназначено для работы в составе системы видеонаблюдения в охранном комплексе. Видеомонитор черно-белый с размером экрана по диагонали 31 см. Напряжение питания 9...12 В позволяет его использовать в передвижной студии наблюдения, питающейся от бортовой сети автомобиля. На вход монитора можно подавать видеосигналы от любых источников, имеющие уровень не менее 0,45 В, поступающие от видеокамер, видеомагнитофонов, компьютеров.

Принципиальная схема показана на рисунке. Видеосигнал от входного разъема поступает на базу транзистора VT1 - входного эмиттерного повторителя системы синхронизации, выполненной на микросхеме К174ХА11. Затем видеосигнал подвергается дополнительной коррекции при помощи цепи R7 С4 С5 С6 R8, в результате которой обостряются имеющиеся в видеосигнале импульсы синхронизации, а сам видеосигнал немного подавляется.

Микросхема К174ХА11 содержит селектор кадровых и строчных синхроимпульсов и задающий генератор строчной развертки. Микросхема широко используется в телевизорах типа 3 УСЦТ, в данной схеме она почти в таком же включении как и в этих телевизорах, не считая некоторых упрощений. Частота строк регулируется подстроечным резистором R12.

На выводе 3 микросхемы формируется строчный импульсный сигнал, на выводе 8 — кадровые запускающие импульсы. Строчные импульсы поступают на даухкаскадный резонансный усилитель на транзисторах VT2 и VT3. Схема усилителя очень похожа на аналогичные узлы телевизоров моделей 3 УСЦТ, и практически всех зарубежных телевизоров. Каскад предварительного усиления сделан на транзисторе VT2 по схеме трансформаторного усилителя мощности (с трансформатором T1).

Строчный сигнал со вторичной обмотки этого трансформатора поступает на базу VT3, работающего в выходном каскаде. Строчные катушки отклоняющей системы (СОС) подключаются между коллектором VT3 и общим проводом питания через регулятор линейности строк L2 и разделительный конденсатор С20. Резонансной нагрузкой ^выходного каскада на VT3 является первичная обмотка выходного строчного трансформатор Т2 с конденсаторами С18 и С19 она образует колебательный контур, наст поенный на частоту строк.

Кроме формирования строчных отклоняющих сигналов в строчных катушках ОС, выходной каскад несет функции формирования нескольких вторичных напряжений, питающих некоторые узлы телевизора и кинескоп. С вывода 9 трансформатора 12 переменное напряжение поступает на выпрямитель на диоде VD5, который формирует постоянное напряжение +400В из которого, в свою очередь, формируются ускоряющее и фокусирующее напряжения, поступающие на соответствующие электроды кинескопа. Фокусировка изображения производится подстроечным резистором R23.

Еще один выпрямитель подключен к выводу 2 трансформатора Т2. С его помощью формируется напряжение модулятора кинескопа, и таким образом при помощи подстроечного резистора R27 можно регулировать яркость изображения. Этот же выпрямитель питает выходной каскад видеоусилителя.

Кадровые синхроимпульсы с 8-го вывода микросхемы K174XA11 поступают на узел кадровой развертки. Эти импульсы запускают мультивибратор на транзисторах VT8-VT10. Период следования импульсов (частота кадров) регулируется подстроечным резистором R45. Каскад на транзисторе VT11 формирует из этих импульсов пилообразный сигнал, линейность которого регулируется резистором R48. Выходной каскад собран на транзисторах VT12 и VT13 и нагружен кадровой отклоняющей катушкой КОС, которая подключена через разделительный конденсатор С36.

Видеоусилитель состоит из входного импульсного усилителя на транзисторах VT4 и VT5, усиливающего сигнал по напряжению в шесть раз. Затем следует эмиттерный повторитель на VT6 и выходной каскад на VT7.

Трансформатор Т1 - ТПСЗ-П2Э, строчный выходной трансформатор Т2 - ТВС110П4, магнитный регулятор линейности строк РЛС90ПЦ10, дроссель L1 - ДПМ-ОЬ на 4 мкГн, отклоняющая система 0С110П4, умножитель напряжения УН6/12-015. Транзистор VT3 должен иметь радиатор с площадью не менее 100 см2, транзисторы VT12 и VT13 - радиаторы с площадью не менее чем по 50 см2.

Узлы синхронизации, кадровой развертки и видеоусилителя смонтированы на трех печатных платах из одностороннего стеклотекстолита толщиной 1 мм. Узел строчной развертки сделан на плате из листа стеклотекстолита толщиной 3 мм, без фольгировки. Детали на этой плате установлены в установочных отверстиях и смонтированы при помощи монтажного провода, соответственно принципиальной схеме. Плата имеет размеры 160x160 мм и высоковольтные детали на ней расположены свободно, что исключает возможность электрического пробоя между ними.

Перед первым включением питания нужно установить R23 в среднее положение, a R27 в нижнее (движок перегнать в сторону к заземленному выводу), a R1 - в верхнее (движок перегнать в сторону к сигнальному выводу). Теперь (после проверки монтажа) можно включить питание. На вход подать видеосигнал с выхода видеомагнитофона или от генератора телесигнала.

При помощи осциллографа нужно проверить наличие кадровых и строчных импульсов на выводах 3 и 8 микросхемы К174ХА11, а также наличие видеосигнала на коллекторе VT7.

Осторожно увеличивая яркость при помощи R27 и фокусируя изображение резистором R23 получив какое-то изображение подстройте частоту строк и кадров резисторами R12 и R45, линейность кадров - R48.

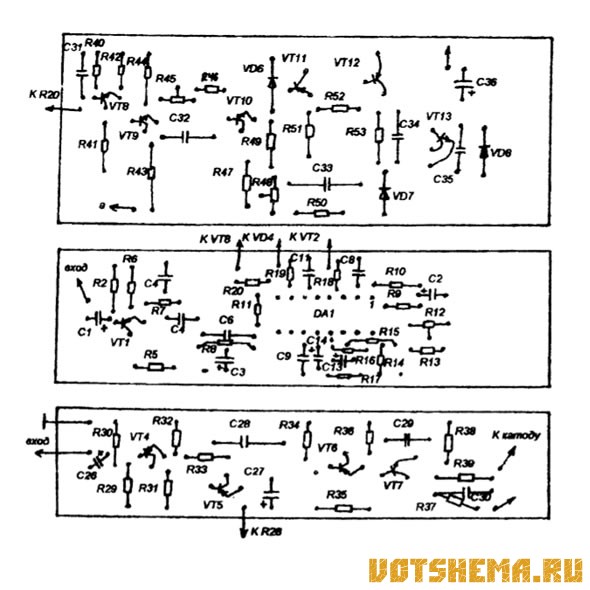

Вид печатной платы устройства
Схема видеомонитора
