Одноканальная радиостанция 30,5 МГц

Эта одно канальная радиостанция работает с частотной модуляцией на частоте 30,5 мГц, что соответствует европейскому стандарту для беспроводных телефонов и радиостанций с малым радиусом действия. Дальность действия на открытой площадке около 500 м, в помещении до 100м. Предназначена для использования на строительных площадках, стадионах или автостоянках. Принципиальная схема показана на рисунке. Тракты сквозные (приемный и передающий раздельные). Радиоприемный тракт сделан на основе специализированной микросхемы.

Передатчик радиостанции выполнен в виде отдельного блока. Собственно передатчик двухкаскадный, на транзисторах VT5 и VT6, причем, VT5 -усилитель мощности, а на VT6 сделан задающий генератор. в котором происходит и частотная модуляция.

Частота несущей стабилизирована кварцевым резонатором Q3 на 30,5 мГц. Частотная модуляция выполняется путем изменения резонансной частоты этого резонатора в небольших пределах посредством цепи из индуктивности L11 и емкости варикапа VD3, который и выполняет роль модулятора.

Микрофон используется отдельный - В3. Сигнал с него поступает на микрофонный усилитель-ограничитель на ОУ А2 - Радиостанция собрана в корпусе телефона-трубки, поэтому, в ней используются динамический капсюль В2 и электретным микрофон В3, расположенные так, как в телефоне.

Одноканальная радиостанция 30,5 МГц

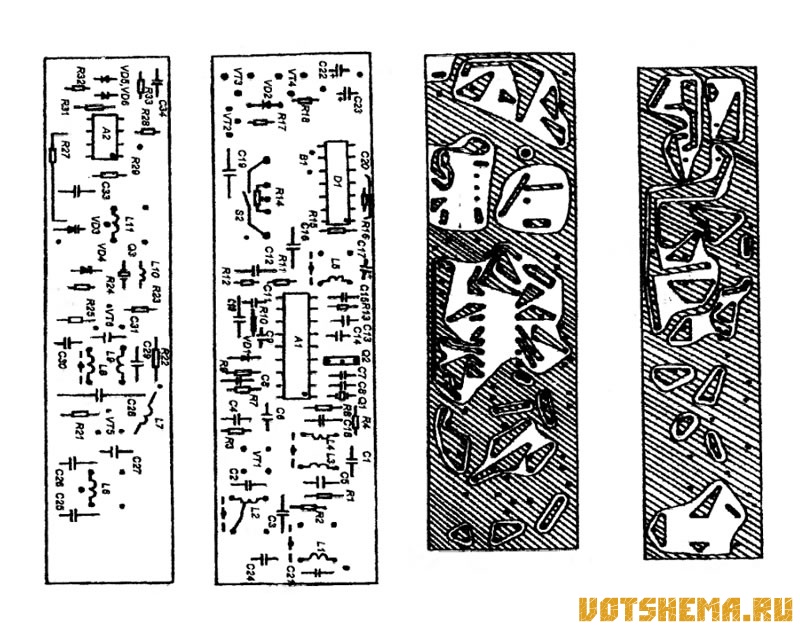

Передатчик и приемник смонтирована на отдельных печатных платах из одностороннего стеклотекстолита. Для намотки всех катушек используются цилиндрические каркасы диаметром 4 мм с подстроенными сердечниками марки МР100. Готовые катушки после установки на плату накрываются латунными экранами, соединенными с общим проводом.

Катушка L1 содержит 20 витков ПЭВ-2 0,2, катушка L2 - 18 витков с отводом от 5-го ПЭВ-2 0,2, катушка L3 - 18 витков ПЭВ-2 0,2 катушка L4 наматывается на катушку L3 и содержит 4 витка ПЭВ-2 0.2, L5 - 30 витков ПЭВ-2 0.12, L6 - 6 витков ПЭВ-2 0.2, L8 - 4 витка ПЭВ-2 0,2, L9 - 10 витков ПЭВ-2 0,2, L11-25 витков ПЭВ-2 0,2. Дроссели L7 и L10 намотаны на ферритовых кольцах К7Х4Х2 3 феррита 600НН или 400НН, они содержат по 20 витков ПЭВ-2 0,2.

Для изготовления антенны нужен полиэтиленовый штырь диаметром 7 мм и длиной 250 мм (можно использовать центральный провод коаксиального кабеля РК-50 с выдернутой центральном жилой). На него наматывают провод ПЭВ-2 0,47 виток к витку тремя секциями по 40 мм длиной каждая, расстояние между ними тоже 40 мм. После намотки на антенну нужно натянуть полихлорвиниловый кембрик.
