Ремонт телефонной трубки

Так вышло, что в импортном телефонном аппарате сгорела трубка. Вскрытие показало, что разговорный усилитель, являющийся одновременно и нагрузкой телефонной линии, собран на бескорпусной микросхеме -"капле" и двух транзисторах, а наборный узел исправен, и расположен в корпусе телефонного аппарата.

Проверка транзисторов трубки показала их неисправность. Замена их аналогами к положительному результату не привела, так что, по всей видимости неисправна была и микросхема-"капля", расположенная в трубке. При этом, динамик и электретный микрофон были целы.

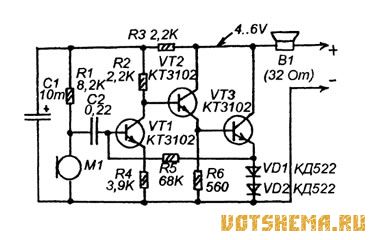

Работоспособность телефонного аппарата удалось восстановить собрав в трубке объемным способом новый разговорный усилитель, схема которого показана на рисунке. При подключении к линии (напрямую, с соблюдением полярности, или через импульсный ключ телефонного аппарата) на коллекторах VT2 и VT3 должно быть 4..6 V.

Уверен, что эта схема годится для ремонта любой телефонной трубки, или для модернизации трубки старого электромеханического телефонного аппарата. Чувствительность микрофона можно установить подбором номинала R1.
