Схема телефонного аппарата на микросхеме КР1008ВЖ4 и КР1008ВЖ5

Обычно радиолюбители, при построении телефонных аппаратов с электронным номеронабирателем, применяют отечественную микросхему КР1008ВЖ1. К сожалению, немногие знают, что существует ещё одна микросхема, которая, по схеме включения незначительно отличается от КР1008Ж1, но обладающая более широкими возможностями. Это - КР1008ВЖ5. Здесь предложен телефонный аппарат, собранный именно на этой микросхеме, имеющий следующие характеристики:

1. Записная книжка на 20 номеров, любой из которых автоматически набирается в линию после нажатия 2х - 3х клавиш.
2. Запоминание в буфере последнего набранного номера и его повторный набор в линию АТС,
3. Занесение номеров в буфер и в дополнительную память не снимая трубки.
4. Программируемая пауза как при наборе номера в линию, так и при занесении номеров в память.
5. Блокировка набора исходящих номеров.
6. Световая и звуковая сигнализация нажатия клавиш.
7. Высокоэффективная, корректная система «отбой».
8. Разговорный узел обладает высокой чувствительностью, имеет двойную систему подавления «местного» эффекта, низкие искажения, устойчив к самовозбуждению.
9. Вызывное устройство со ступенчатым нарастанием громкости вызывного сигнала.
10. Световая индикация поступления вызывного сигнала.
11. Световая индикация поднятия трубки на параллельном телефонном аппарате.

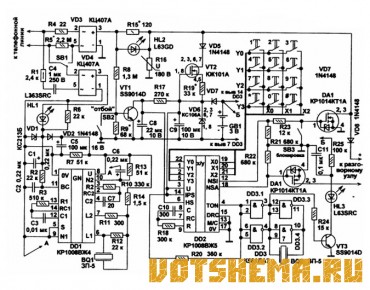

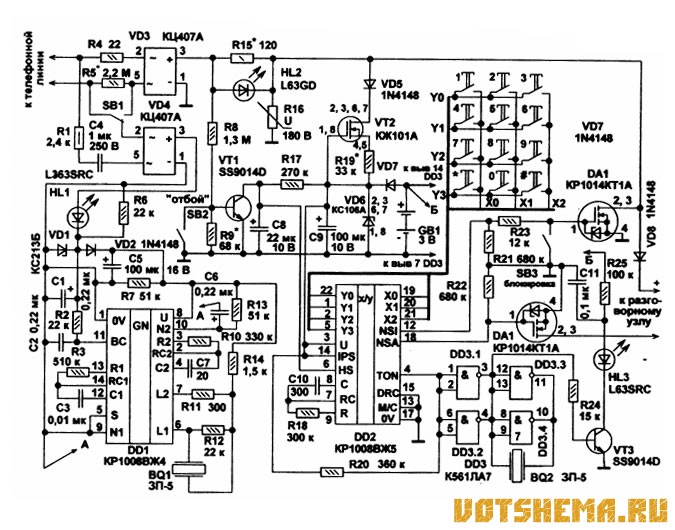

Принципиальная схема номеронабирателя и вызывного устройства показана на рис. 1. При снятии трубки с телефонного аппарата, переключатель SB1 переходит в верхнее, по схеме положение и узел на микросхеме номеронабирателя DD2 через 0,3...0,5 секунд готов к набору номера в линию. На стабилизаторе тока VT2 КЖ101А и МОП-стабилитроне VD6 типа KCI06A собран узел питания микросхемы стабильным напряжением 3...4 В.

На резисторе RI8 и конденсаторе С10, подключенных к выводам 7, 9 микросхемы DD2, построен тактовый генератор. От его параметров зависят временные характеристики всех выходных сигналов, выдаваемых в линию микросхемой DD2. Набор номера в линию осуществляется токовым ключом DA2, управляемым напряжением, снимаемым с вывода 12 DD2. Разговорный узел подключается к линии ключом DA1, который управляется напряжением с вывода 18 DD2.

Использование в качестве преобразователя полярности телефонной линии стандартной схемы на диодном мосту VD3, позволяет с минимальными изменениями в схеме, заменить токовые ключи на полевых n-канальных транзисторах, каскадами на обычных высоковольтных биполярных На выводе 4 микросхемы DD2 формируется короткий тональный сигнал подтверждения нажатия на клавишу. В отличие от микросхемы КР1008ВЖ1, вывод «TON» в микросхеме КР1008ВЖ5 выполнен с открытым стоком.

Для увеличения громкости, пьезоизлучатель BQ2 подключен не напрямую к выводу 4 DD2, а к дополнительной КМОП микросхеме DD3, которая усиливает по мощности логический тональный сигнал для питания BQ2. На транзисторе VT3 и светодиоде HL3 построен узел световой индикации подтверждения нажатия клавиши. Микросхема DD3 и узел на транзисторе VT3 получает питание от батареи GB1 напряжением 3 В. Кроме питания этих узлов, батарея гарантирует сохранность памяти DD2 от стирания или искажения при длительном отключении телефона от линии АТС.

На транзисторе VT1 построен узел «отбоя» линии. Если напряжение на выходе диодного моста VD3 становится меньше 5 В, то транзистор VT1 закрывается, на входе HS, вывод 6 DD2, через 0,3...0,5 с. появляется высокий уровень, на выводах 12, 18 DD2 - низкий уровень, энергопотребление микросхемы DD2 резко снижается. Однако тактовый генератор продолжает работать и микросхема способна к программировании. Для остановки генератора достаточно нажать «#»

В данном устройстве «отбой» линии можно произвести тремя способами: переключателем SB1, который изменяет своё положение при поднятии трубки; переключателем с фиксацией положения SB2, которым удобно пользоваться при программировании памяти DD2. При этом, если «отбой» выполнен замыканием SB2, то вызывной сигнал подаваться не будет, третьим способом «отбой» производится одно - трёхкратным нажатием клавиши клавиатуры «#». Светодиод HL2 светится при подключении к линии разговорного узла.

Если во время разговора будет снята трубка на параллельном телефоне, то HL2 погаснет. Переключатель SB3 - потайной. Предназначен для включения блокировки набора номера в линию. При его замыкании, по телефону можно разговаривать, но невозможно позвонить самому. Эта функция в домашних условиях может оказаться полезной для защиты семейного бюджета от детей младшего возраста. На микросхеме DD1 типа КР1008ВЖ4 построено вызывное устройство.

Когда переключатель SB1 находится в нижнем положении, при поступлении вызывного сигнала, переменное напряжение выпрямляется диодным мостом VD4. Постоянное напряжение для питания DD1 ограничивается на уровне, заданном стабилитроном VD1. Предложенное включение микросхемы КР1008ВЖ4 обеспечивает ступенчатое нарастание громкости вызывного сигнала. При поступлении первого звонка, мелодичные трели раздаются с уровнем громкости, заданном резистором R14. При втором звонке уровень громкости увеличивается, а с третьим и последующими звонками пьезокерамический звукоизлучатель BQ1 работает на полную громкость. Если вместо светодиода HL1 установить соответствующий оптрон, то при поступлении вызывного сигнала можно управлять различными устройствами.

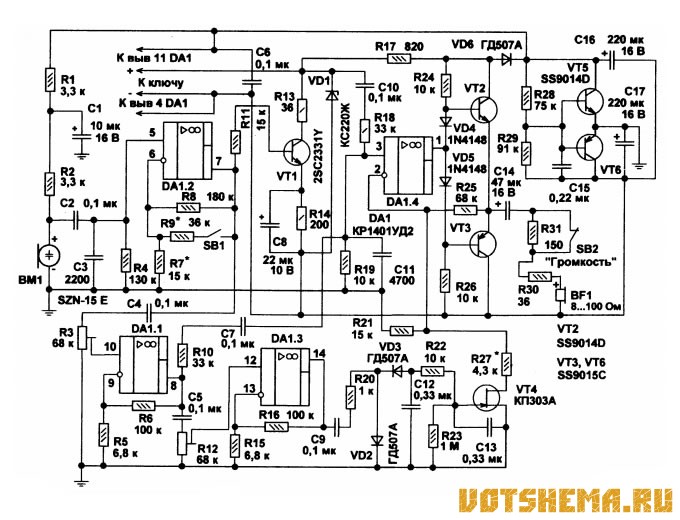

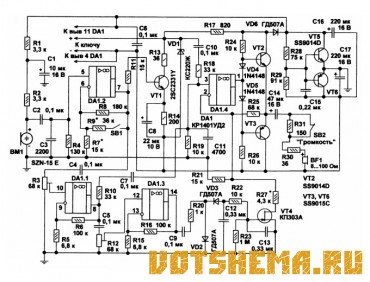

Принципиальная схема разговорного узла показана на рис. 2, Счетверённый операционный усилитель DA1 питается двуполярным напряжением, которое формируется из одно-полярного каскадом на биполярных транзисторах VT5, VT6. На операционном усилителе DA1.2 и транзисторе VT1 построен микрофонный усилитель.

Рисунок 2
Схема телефонного аппарата на микросхеме КР1008ВЖ4 и КР1008ВЖ5


На DA1.4 и VT2, VT3 собран усилитель входящего звукового сигнала. На DA1.1 построен усилитель сигнала для работы противоместной схемы. Такое построение обеспечивает очень хорошее подавление собственного голоса с минимальной зависимостью от параметров линии АТС. На DD1.3 и VT4 построен узел управления усилением DA1.4. При наличии сигнала в микрофоне достаточного уровня, усиление DA1.4 снижается, что обеспечивает ещё большее подавление своего голоса.
