Схема усилителя ЗУ-430

Любители ламповой техники обычно черпают свои познания опираясь на звукоусилительную технику давно прошедших лет. Вот еще один такой аппарат, ламповый полный усилитель, выпускавшийся более тридцати лет назад - акустический агрегат ЗУ-430. Его исходное предназначение - озвучивание клубных мероприятий. Он обеспечивает выходную мощность 20 Вт на две параллельно включенные акустические системы, каждая из которых содержит по четыре динамика 4ГД-28 (для тех, кто не помнит - это довольно большого диаметра динамики, обеспечивающие хорошее воспроизведение низших звуковых частот и на редкость, высокое звуковое давление).

Полоса воспроизводимых частот 30...16000гц., имеется регулировка тембра по низким и по высоким частотам. Коэффициент нелинейных искажений, при этой мощности, не более 2%, динамический диапазон - 60 дб. Чувствительность усилителя по первому входу 100 мВ, по второму 200 мВ. При помощи переменных резисторов R1 и R3 можно регулировать громкость от каждого источника, и таким образом из менять не только общую громкость, но и соотношение сигналов с двух разных входов в общем сигнале (простейшее микшерирование по двум каналам).

Потребляет Полоса воспроизводимых частот 30...16000 Гц., имеется регулировка тембра по низким и по высоким частотам. Коэффициент нелинейных искажений, при этой мощности, не более 2%, динамический диапазон - 60 дб. Чувствительность усилителя по первому входу 100 мВ, по второму 200 мВ. При помощи переменных резисторов R1 и R3 можно регулировать громкость от каждого источника, и таким образом из менять не только общую громкость, но и соотношение сигналов с двух разных входов в общем сигнале (простейшее микшерирование по двум каналам).

Потребляет усилитель от сети 90 Вт. Питание от сети 220В или от сети 127В (переключение перестановкой предохранителя).

Принципиальная схема показана на рисунке 1. Предварительный усилитель сделан на двух триодах лампы Л1, причем по катоду второго триода идет ООС с выхода усилителя. Регулятор тембра на резисторах R15 и R18, регулятор пассивный. Фазоинверный каскад на лампе Л2. Балансировка выходного каскада производится подстроечным резистором R24, а установка глубины ООС подстроечным резистором R31.

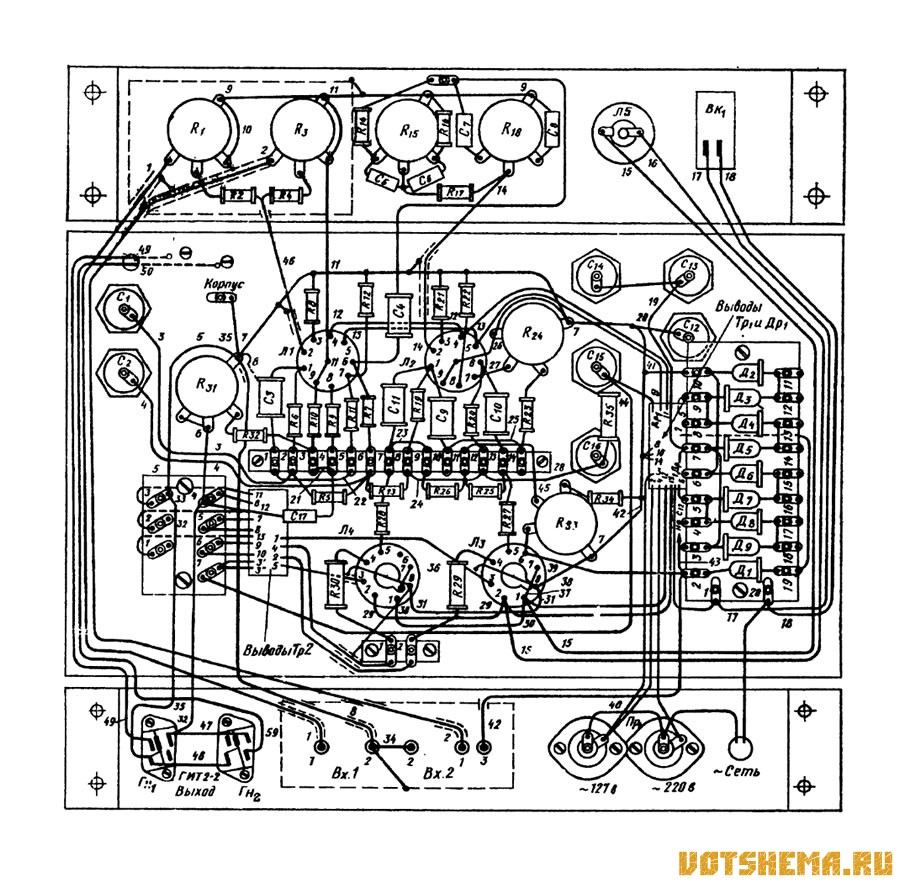

Сам оконечный каскад сделан по двухтактной линейной схеме. Напряжение смещения на управляющие сетки ламп выходного каскада устанавливается подстрочным резистором R33. Конструктивно усилитель собран на коробчатом металлическом шасси, лампы, электролитические конденсаторы и трансформаторы расположены на верхней крышке этого шасси, а все остальные детали -внутри его, и монтируются на выводах ламповых панелей, выводах электролитических конденсаторов и на контактных гребенках.

К сожалению, раздобыть намоточные данные трансформаторов и дросселя не удалось.

Схема усилителя ЗУ-430
