Магнитола относится к классу недорогих стереофонических аппаратов с двухкассетным лентопротяжным механизмом. Несмотря на это она имеет пятиполосной эквалайзер и подмагничивание при записи производится при помощи высокочастотного генератора. Кроме того есть еще одно достоинство — магнитола имеет низкочастотный стереовход для записи сигналов, поступающих от внешнего источника. Номинальное входное напряжение по этому входу 400 mV, а входное сопротивление 47 кОм.

Малогабаритная одноканальная радиостанция с амплитудной модуляцией, карманного класса. Дальность действия с такой же радиостанцией - в пределах 300-500 метров. Область применения - связь в пределах стройплощадки, автостоянки, между "грибниками", и в других случаях, когда не требуется большая дальность. Принципиальная схема показана на рисунке. Приемный тракт сделан на двух микросхемах А1 - К174ПС1 и А2 - К174ХА10.

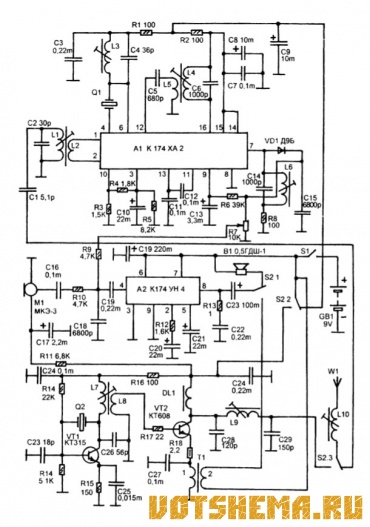

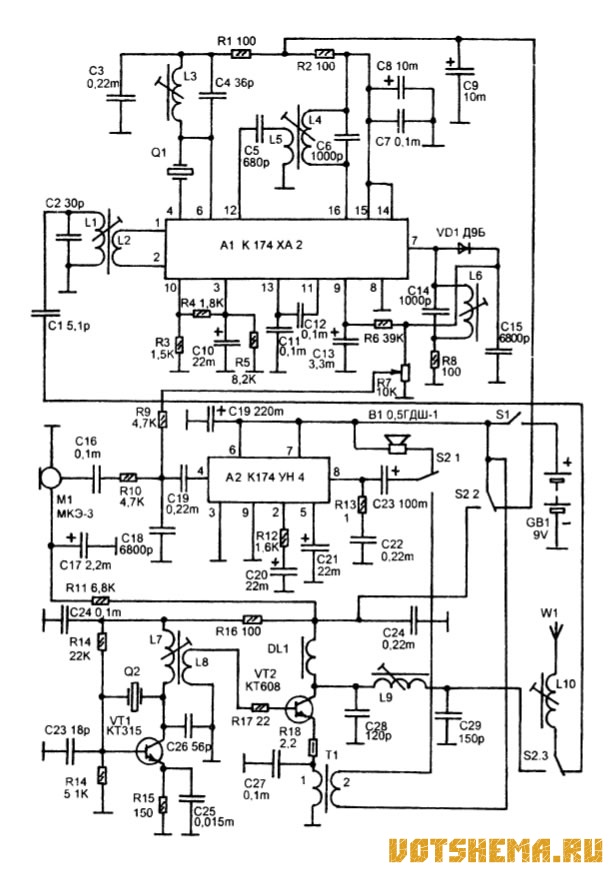

Радиостанция работает на фиксированной частоте одного из каналов диапазона 27 МГц, с амплитудной модуляцией, имеет кварцевую стабилизацию частоты. Дальность связи между двумя такими радиостанциями может достигать 2-3 км на открытой местности, но в условиях города около 500 м. Принципиальная схема показана на рисунке. Радиостанция состоит из приемного тракта на микросхеме А1 — К174ХА2, низкочастотного усилителя на микросхеме А2 — К174УН4, и передатчика на двух транзисторах VT1 и VT2.

Магнитола относится к классу недорогих монофонических аппаратах, об этом говорит и факт отсутствия в ней генератора подмагничивания, поскольку подмагничивание производится постоянным током, протекающим через универсальную магнитную головку во время записи. Принципиальная схема магнитолы показана на рисунке. Приемный тракт сделан на двух микросхемах IC1 ТА7378Р и IC2 ТА8110АР. Микросхема IC2 содержит тракт AM радиоприемника и тракт УПЧ ЧМ радиоприемника, по этому преобразователь частоты ЧМ тракта сделан на отдельной микросхеме IC1. Переключение диапазонов производится при помощи переключателя SW1.
