Микросхема MC3362

Параллельный канал звука

Таймер

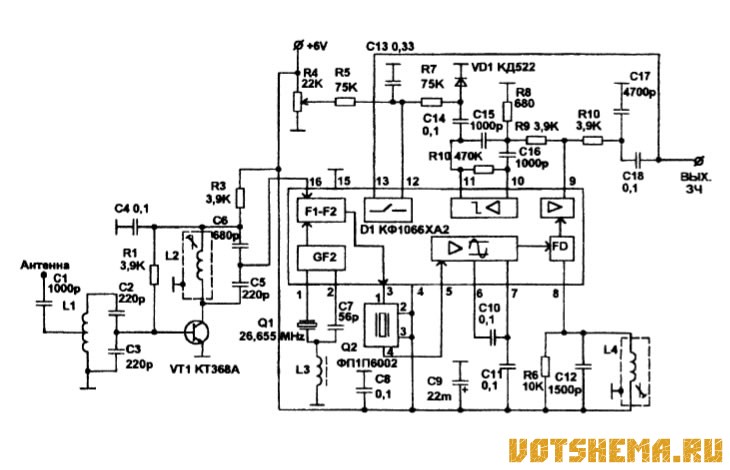

Схема узкополосного приемного тракта на КФ1066ХА2

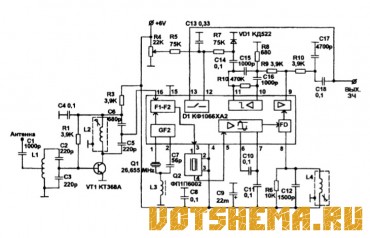

Схема узкополосного приемного тракта на КФ1066ХА2
Выпускаемая отечественной промышленностью микросхема КФ1066ХА2 является полным функциональным аналогом другой, более ранней микросхемы - К174ХА26. Но КФ1066ХА2 более приспособлена для работы на высоких частотах, потребляет значительно меньший ток, может питаться напряжением от ЗВ до 9В, и имеет миниатюрный корпус с пленарными выводами.

Читать далее...



Схема ПЧ-ВЧ тракта КВ-приемника
Схема ПЧ-ВЧ тракта КВ-приемника

Главная проблема супергетеродинных радиовещательных КВ-приемников с аналоговой настройкой в нестабильности удержания частоты настройки. Дело в том, что гетеродин, представляющий собой параметрический генератор, работает на достаточно высоких частотах, и обеспечить его стабильность очень сложно. Требуется применять термокомпенсацию колебательного контура и другие меры. Но даже при соблюдении этих условий, часто, не удается получить требуемой стабильности частоты.

Читать далее...



Преобразователь частоты на полевых транзисторах
Преобразователь частоты на полевых транзисторах

Ниже приводится описание схемы преобразователя частоты высокочастотного тракта коротковолнового радиовещательного приемника или портативной радиостанции диапазона «27МГц». Особенность схемы в том, что смеситель построен на полевых транзисторах, включенных каскадно. Как известно, каскадная схема усилительного каскада отличается наибольшей эффективностью работы на высокочастотных участках, как раз таких, как радиовещательный КВ-диапазон и диапазон для гражданской радиосвязи.

Читать далее...



Радиоканал системы телеуправления
Радиоканал системы телеуправления

Радиотракт предназначен для передачи цифровой последовательности для осуществления телеуправления или управления охранным устройством. Дальность передачи составляет около 20-50 метров (в зависимости от конкретных условий). Тракт работает в амплитудной манипуляцией на частоте 26945 МГц.

На рисунке 2 показана схема передатчика. В его основе лежит схема передатчика Радионезабудки, которая модифицирована следующим образом. Магнитная антенна в коллекторной цепи транзистора VT1 заменена колебательным контуром L1-C3, настроенным на частоту передачи.

Излучение — штырьевой антенной, которая связана с этим контуром при помощи катушки связи L2. Уменьшено сопротивление резистора R4, что привело к повышению мощности передатчика. Поэтому, в нем применяется более мощный транзистор — КТ645.

Читать далее...
