Наиболее распространенный тип систем радиоуправления моделями — системы, построенные на принципе частотного кодирования. В такой системе каждой команде соответствует строго определенная частота модулирующего сигнала. Кодер такой системы представляет собой мультивибратор, частота которого меняется при помощи нескольких кнопок подачи команд или при помощи переменного резистора.
Декодер, обычно, состоит из набора RC или LC фильтров (почти как в цветомузыкальной установке), которые выделяют сигналы команд и направляют их на электронные ключи, управляющие нагрузками. Описываемая в этой статье система построена на аналогичном принципе (каждой команде соответствует определенная частота модуляции), но роль декодера в ней выполняет своеобразный упрощенный цифровой частотомер.

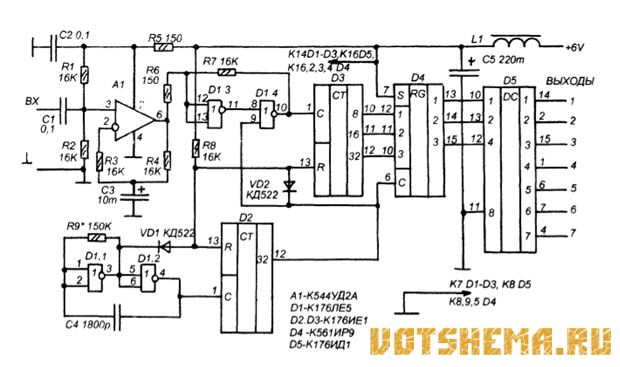

Рисунок 3
Принципиальная схема цифрового декодера показана на рисунке 3. Переменное напряжение с выхода приемного тракта поступает на усилитель-ограничитель на операционном усилителе А1. Напряжение преобразуется в импульсы произвольной формы, и далее поступает на триггер Шмидта на элементах D1.3 и D1.4, которые придают этому сигналу окончательную форму прямоугольных импульсов МОП-логики.
Триггер Шмидта управляемый, он функционирует, когда на вывод 9 D1.4 поступает логический ноль и становится невосприимчивым к входным импульсам, когда на этот вывод поступает единица. Таким образом, изменяя уровень на выводе 9 D1.4 можно управлять прохождением импульсов на вход счетчика D3. Счетчик D3 служит для подсчета числа импульсов, поступивших на вход декодера в течении измерительного промежутка времени.
Измерительный промежуток времени задается при помощи мультивибратора на D1.1 и D1.2 и счетчика D2. Предположим, в исходном состоянии, элемент D1.4 открыт и идет подсчет импульсов счетчиком D3. В это время на выходе D2 будет логический ноль. На счетный вход D3 постоянно поступают импульсы от мультивибратора на D1.1 и D1.2. Как только D2 досчитает до 32-х на его выходе появляется единица.
Эта единица поступает одновременно на вывод D1.4 и на вывод 6 регистра D4. прекращается поступление импульсов на вход D3 и код с выходов счетчика D3 переносится в память регистра D4. Это длится в течении полупериода импульсов на выходе мультивибратора, пока на выходе D1.1 логический ноль. Затем состояние этого выхода меняется на единицу.
Это приводит к тому, что оказываются закрытыми оба диода VD1 и VD2. В точке их соединения с R8 возникает единичный импульс, который оба счетчика D2 и D3 устанавливает в нулевое положение. После этого D1.4 открывается и начинается новый период подсчета входных импульсов.
