Электронный ключ

Для управления сигнализацией обычно служит система состоящая из брелка-передатчика, в котором размещен цифровой кодер и передатчик, и приемного узла, в составе которого приемник и декодер. Кодер и декодер при помощи перемычек или методом программирования настроены на один общий код, при совпадении которого система срабатывает.

Собрать такую систему можно из готовых (обычно импортных) микросхем кодер-декодер, либо собрать схему на простых микросхемах КМОП средней степени интеграции (К561, К564). В первом случае требуются дефицитные микросхемы, а во втором — схема получается слишком громоздкая или код будет неслишком секретный.

Типовое напряжение питания КР1506ХЛ2 18В, но как показывает практика, все микросхемы КР1506ХЛ2 сохраняют работоспособность при снижении питающего напряжения до 11В, а отдельные экземпляры и до 7-8 В.
Настройка заключается в установке необходимого кода путем пайки перемычек и установке быстроты набора кодовых чисел подбором номинала R1, так чтобы система в комплексе, срабатывала уверенно, но на набор кода уходило не более 2-3 секунд.

На основе этой схемы можно сделать многоканальную систему кодовых замков, которыми можно управлять при помощи пульта дистанционного управления от телевизоров 3-4УСЦТ. Для этого пульт нужно переделать на работу с 16-ю программами.

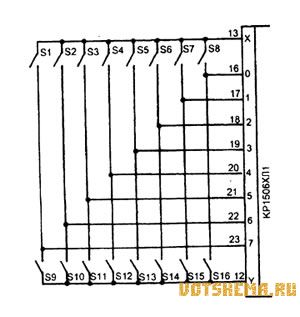

Электронный ключОтрезать дорожки, идущие к кнопкам пульта, не предназначенным для переключения каналов, и подключить их соответственно рисунку 3. Набирать код для открывания замка можно будет на клавиатуре пульта.
