Схема узла настройки радиоприемника

Большинство современных автомобильных приёмников и автомагнитол снабжаются синтезаторами частоты, которые позволяют выполнять автоматическую настройку в любом направлении, и индицировать частоту принимаемой радиостанции. Синтезаторы частоты, как правило очень сложные устройства, требующие использования специализированных микросхем или очень большого количества микросхем общего применения, не говоря уже о сложности настройки.

Схема узла настройки радиоприемника

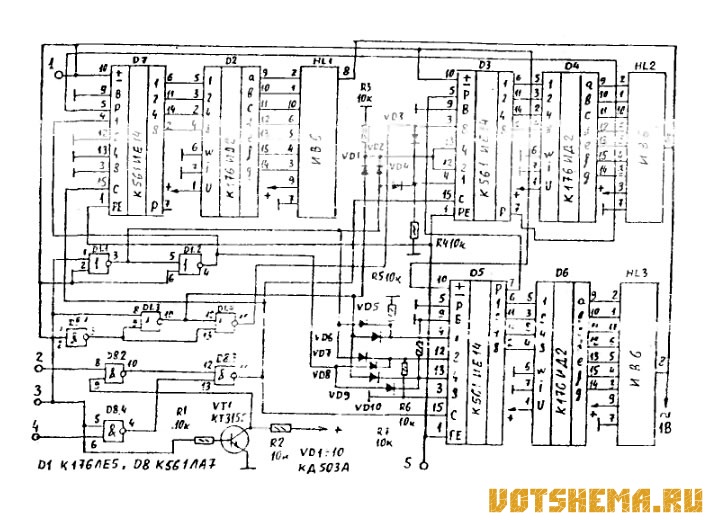

В этой схеме используется другой тип индикатора, выполненный по схеме параллельного счетчика. Его схема показана на рис. 2. Для того, чтобы отображаемые цифры соответствовали частотным диапазонам было решено сделать трехразрядную индикацию, несмотря на то, что в диапазоне 65-73 Мгц на счетчик будет поступать только 8 импульсов, а в диапазоне 88-108 Мгц только 16.

В результате получилось, что в первом диапазоне на индикаторе высвечиваются числа: 065, 066, 067, 068, 069, 070, 071,072 и 073; на втором диапазоне такие числа: 090, 091, 092, 093, 094, 095, 096, 097, 098, 099, 100, 101, 102, 103, 104, 105 и 106. Для реализации этого используется функция предустановки, которую имеют счетчики К561ИЕ14 (D3, D5 и D7). Выводы 9 этих счетчиков соединенны с общим проводом и они работают в десятичном режиме.

При включении радиоприёмника происходит сброс счетчиков на рисунке 1 зарядным током конденсатора С2. Этим-же током, через диод VD13 и монтажную точку 5 происходит предустановка счетчиков на рисунке 2. Код, в который предустанавливаются счетчики рисунка 2, выбирается схемой на микросхеме D1 и элементе D8.1. Выборка происходит в соответствии с установившемся направлением счета и включенным диапазоном.

Например если включен диапазон 100 Мгц и отрицательное направление счета, предустановка числа в этом случае "106", если тот-же диапазон, но положительное направление счета - "090". В диапазоне "70МГц" соответственно выбираются числа предустановки "073" и "065". Происходит это таким образом: если включен диапазон "70МГц" на контактную точку "3" (рис.2) поступает нуль.

Если в это-же время установлено положительное направление счета на контактной точке "1" устанавливается единица, которая во-первых переводит все счетчики в положительное направление счета, а во-вторых блокирует элементы D1.1 и D1.2 и разблокирует (при помощи инвертора D8.1) элементы D1.3 и D1.4. В результате на выходе D1.3 устанавливается единица, которая при помощи диодов VD1, VD6 и VD8 делает предустановку "065".

Если включается отрицательное направление счета единица появляется не на выходе D1.3, а на выходе D1.1 и счетчики при помощи диодов VD2, VD4, VD5 и VD7 устанавливаются в положение "073". To-же самое происходит и при включении диапазона "100МГЦ" . В этом случае на контактной точке "3" устанавливается единица и работают соответственно элементы D1.4 и D1.2, устанавливающие коды предустановки при положительном счете "090", и при отрицательном "106".

Кроме того, при установке диапазона переключаются не только предустановочные коды, но и точки подключения счетного входа счетчика на микросхемах D5, D3, D7 к выходам счетчика D11 (рисунок 1). При включении диапазона "70МГЦ" на точку 3 поступает логический нуль, что приводит к открыванию элемента D8.2 и закрыванию D8.4 (благодаря инвертору на VT1), и через точку 2 на входы счетчиков (рис.2) поступают импульсы с 6-го вывода D11 (рис.1).

В течении всего цикла с этого вывода поступает 8 импульсов. При включении диапазона "100МГЦ" на точку 3 поступает единица, в результате открывается D8.4 и закрывается D8.2, и на входы счетчиков поступают импульсы через точку 4 от 2-го вывода D1.2 (рис,1), всего за цикл 16 импульсов.

Ограничение счета счетчика (рис.2) выполняется каскадом на транзисторе VT2 (рис.1), на базу которого во время установки счетчика D11 в максимальное значение поступает отрицательный импульс.

При монтаже нужно учитывать, что все точки, обозначенные одинаковыми цифрами соединяются вместе.
