Схема универсального таймера

На основе цифровых часов ЭК01, М3.901.013ИС можно сделать таймер, который может управлять независимо, практически неограниченным количеством нагрузок (все зависит от числа выходных коммутационных устройств). Принципиальная схема часов показана на рисунке 1, прерывистыми линиями на ней обозначены изменения, которые нужно ввести в эту схему.

Принцип работы таймера:

Нужно установить дополнительный резистор R4, а также в разрыв проводника, идущего от выхода D8.3 включить диод VD1. Затем нужно от нескольких точек вывести проводники, при помощи которых будет подключаться таймерное устройство.

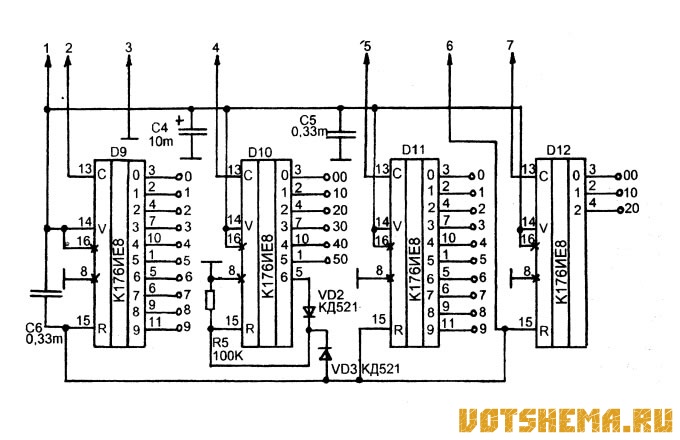

Принципиальная схема таймерного устройства показана на рисунке 2. Оно содержит четыре счетчика К176ИЕ8, которые включаются параллельно счетчикам часов. Счет счетчика D10 при помощи диодов VD2 и VD3 ограничен до 6-ти. Эти счетчики работают параллельно со счетчиками часов и имеют общую цепь обнуления.

Рис.2

Схема универсального таймера

Более того, для обеспечения синхронной работы и тех и других счетчиков введена цепь обнуления, состоящая из конденсатора С6 и резистора R4 (рисунок 1). Необходимо иметь полную уверенность в том, что после включения питания все счетчики установятся в нулевое положение. Потому что только в этом случае состояния счетчиков D9-D12 будут изменяться также как D4-D7.

Таймерное устройство выполнено в отдельном корпусе, который соединен с часами ленточным кабелем. На корпусе установлены контактные клеммы, соединенные с выходами счетчиков D9-D12. К этим клеммам при помощи гибких проводников-перемычек подключаются коммутационные устройства.

Рис.3

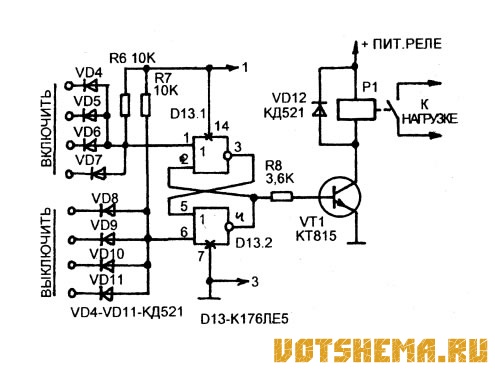

Схема универсального таймераПринципиальная схема коммутационного устройства показана на рисунке 3. В его составе триггер и транзисторный ключ с электромагнитным реле на выходе. К катодам диодов VD4-VD11 подключены такие клеммы как к выходам счетчиков.

Предположим, нам нужно, чтобы свет в помещении был включен в 18-45, а выключен в 22-33. Для этого катоды диодов VD4-VD7 при помощи перемычек соединяем со следующими выходами счетчиков D9-D12: выход "5" D9 (единицы минут), выход "4" D10 (десятки минут), выход "8" D11 (единицы часов) и выход "1" D12 (десятки часов). Таким образом получается "18 часов 45 минут". Затем для выключения катоды диодов VD8-VD11 подключаем таким образом : выход "3" D9 , выход "3" D10, выход "2" D11 и выход "2" D12. Время выключения "22 часа 33 минуты".

Таких коммутационных устройств может быть любое количество до десяти и более и несколько коммутационных устройств можно подключать к одним и тем же выходам счетчиков.

Соединение таймерного устройства с часами можно выполнить разъемным (потребуется семиштырьковый разъем), но в этом случае нужно иметь ввиду, что в момент подключения этого разъема показания часов сбросятся в нуль, это необходимо для синхронизации работы таймерного устройства и часов.

Микросхема коммутационного устройства питается от источника часов (питание поступает через точки 1 и 3). Реле питается от отдельного источника, который должен выдавать такое напряжение, как рабочее напряжение катушки реле.

Микросхемы К176ИЕ8 можно заменить на К561ИЕ8 или вместо каждой из них использовать по две микросхемы — К176ИЕ2 в десятичном режиме и К176ИД1 (К561ИД1). Микросхему D13 — К176ЛЕ5 (на ней можно сделать два коммутационных устройства) можно заменить на К561ЛЕ5 или на микросхему К561ТР2, содержащую четыре триггера (можно сделать четыре коммутационных устройства).

Если предполагается управлять освещением, и другими достаточно мощными нагрузками, реле желательно использовать автомобильные типа 37.47.10 или другие аналогичные. При нагрузках мощностью не более 40 Вт (при напряжении 220В) можно взять реле РЭС-22 или РЭС-10, РЭС-9.

Сборка:

При самостоятельном изготовлении часов (не из набора) можно жидкокристаллический индикатор заменить шестью светодиодными или электролюминесцентными семи-сегментными индикаторами. В этом случае нужно исключить элемент D8.2 (рисунок 1), а соединенные вместе выводы 6 счетчиков подключить либо к общему минусу (если индикаторы с общим катодом), либо к плюсу питания (если индикаторы с общим анодом).

Кроме того нужно предусмотреть сетевое питание часов или отключение индикаторов при помощи кнопки," поскольку ток, потребляемый светодиодными индикаторами или потребляемый накальными цепями вакуумных индикаторов слишком высок (в сумме около 100 mА и более) для длительной работы батареи типа "Крона".

К сожалению данная схема не допускает применения динамической индикации и невозможно использовать многоразрядные электролюминесцентные индикаторы. В часах используется стандартный часовой резонатор на 32768 Гц.
