Автоматический выключатель телевизора

Несмотря на то что телевизоры серии 3-УСЦТ выпускались около десяти лет назад, и на сегодняшний день устарели морально и физически, в стране эксплуатируется большой парк таких телевизоров, и поэтому модернизация таких телевизоров, путем введения дополнительных сервисных функций еще долго будет представлять интерес. Большинство современных телевизоров наряду с другими сервисными функциями имеют функцию "SLEEP", выключающую телевизор через некоторое время после окончания телепередач.

Схема показанная на рисунке 1 предназначена для телевизоров 3-УСЦТ неукомплектованных системой дистанционного управления. Эти телевизоры имеют обычный выключатель (SB1), представляющий собой сетевой выключатель с фиксацией. Его нужно будет доработать: нужно извлечь из выключателя фиксатор, так чтобы он превратился в кнопку (контакты замкнуты только при удержании его в нажатом положении), и установить дополнительную кнопку S1, работающую на размыкание.

Теперь для включения телевизора нужно нажать на SB1, при этом на его схему поступит питание, зарядный ток конденсатора С9 установит счетчик D2 в нулевое положение и транзисторный ключ на VT3 откроется, а в результате контакты реле Р1 замкнутся и заблокируют контакты SB1. Теперь, даже если отпустить SB1 и его контакты разомкнутся питание на телевизор все равно будет поступать, но теперь через контакты реле. Для выключения телевизора нужно нажать кнопку S1, при этом её контакты разомкнутся и ток перестанет протекать через обмотку реле, реле разомкнет контакты и телевизор выключится.

Если телевизор оборудован стандартной системой дистанционного управления схема устройства немного изменится. Нужно отключить R14 от выхода элемента D1.2 и подключить к выводу 14 D2. Силовое реле КУЦ-1 нужно заменить на обычное типа РЭС-10, и его контакты подключить параллельно штатной кнопке выключения телевизора.

Теперь пока видеосигнал присутствует, ключ на VT3 будет закрыт и контакты реле Р1 будут разомкнуты. При пропадании видеосигнала, по окончании выдержки времени, реле Р1 замкнет свои контакты, а поскольку они включены параллельно штатной кнопке выключателя телевизора, телевизор выключится.

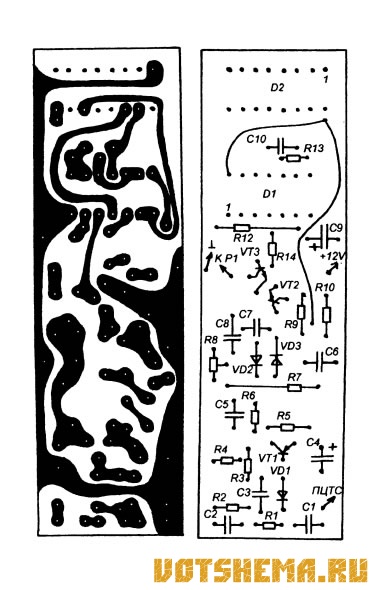

Автоматический выключатель телевизораУстройство смонтировано на одной печатной плате из одностороннего стеклотекстолита. На вход устройства (на конденсатор С1) видеосигнал подается с вывода 1 разъема Х3 модуля радиоканала. Напряжения 12V и 28V берутся от модуля питания телевизора, точка общего провода подсоединяется на плате модуля радиоканала. Печатная плата прикрепляется к плате модуля радиоканала при помощи перемычек из толстой медной луженой проволоки.

Эти перемычки припаиваются одним концом к участкам фольги соединенным с общим проводом, а затем другим концом к дорожкам общего провода платы модуля радиоканала, и таким образом плата прикрепляется к плате радиоканала со стороны печатных проводников. Можно выполнить крепление платы и другим способом, например при помощи металлических кронштейнов прикрепить её к панели кассеты обработки сигнала (КОС) телевизора или при помощи стоек привинтить к деревянной боковине корпуса телевизора.

Электромагнитное реле Р1 располагается рядом с выключателем питания телевизора. Диод VD4 паяется непосредственно на выводах обмотки реле.

Налаживание устройства начинают с настройки датчика синхроимпульсов. Подав на вход устройства полный телевизионный видеосигнал проверяют при помощи осциллографа наличие строчных синхроимпульсов в точке соединения VD2 и VD3. Здесь должны быть прямоугольные импульсы с скошенными размытыми верхами амплитудой 1...1.8 В.

Затем нужно настроить детектор, для этого установите щуп осциллографа на вывод 4 D1.1 (предварительно убедитесь что С9 заряжен и на выводе 6 D1.1 единица). Периодически отключая видеосигнал (путем перестройки телевизора, при помощи модуля настроек, на нерабочий участок диапазона) следите за логическим уровнем на этом выводе. При наличии приема на выходе D1.1 должна быть единица, а при его отсутствии — нуль. Если это не так нужно подстроить R8 (иногда необходимо подобрать и R7).

После проверьте работу детектора с видеомагнитофоном и при необходимости выполните подстройку R8 точнее. Теперь нужно установить, по желанию, время паузы, которую отрабатывает таймер после того как прием телепередач прекратился. Снова переключите телевизор на неработающую программу и подбором номинала R13 установите желаемую задержку (R13 может быть от 10 кОм до 10 МОм). При отсутствии нужного резистора можно подобрать емкость С10.

Можно сделать ручную регулировку времени задержки если вместо R13 установить два резистора, включенных последовательно, — постоянный на 10 кОм и переменный на несколько МОм.

Если нужно ввести отключение таймера это можно сделать подключив к выводам С9 выключатель (тумблер или П2К), которым можно будет замыкать С9 и таким образом блокировать работу устройства. Функции кнопок S1 и SB1 при этом сохраняются.
