Устройство кодировки речевой информации

Данное устройство предназначено для кодирования речевой информации в целях исключения её прослушивания посторонними лицами. Область применения скремблеров весьма широка: от засекречивания радио-переговоров до кодирования информации, записываемой на магнитную ленту. Схема выполнена на доступных деталях, для её налаживания не требуется специальных приборов.

Несмотря на это разборчивость восстановленного сигнала достаточно высока. Устройство стабильно работает в широком диапазоне температур и не предъявляет жестких требований к источнику питания (достаточно параметрического стабилизатора).

Принципиальная схема кодера показана на рисунке 1. В его состав входит полосовой фильтр, состоящий из конденсаторов С1-С3, резисторов R1-R3 и ОУ DA1.1. Этот фильтр выделяет полосу частот 0,3-3,4 кГц, в которой сосредоточены основные форманты, определяющие разборчивость речи. На операционном усилителе DA1.2 создана схема смещения уровня, предназначенная для введения в состав сигнала постоянной составляющей, уровень которой можно регулировать резистором R6.

Генератор тактовых импульсов выполнен на ОУ DA1.3. Частота генерации определяется номиналами R7 и С4 и составляет около 200 Гц. Этот сигнал подается на транзистор VT1, переключающий знак коэффициента усиления усилителя на ОУ D1.4. Диод VD1 защищает транзистор VT1 от пробоя обратным напряжением перехода база-эмиттер.

Выходной сигнал кодера представляет собой двуполярную импульсную последовательность, промодулированную речевым сигналом. Наличие импульсного сигнала дополнительно создает мешающий фон с частотой кодирования, что еще больше уменьшает разборчивость сигнала.

Рисунок 2

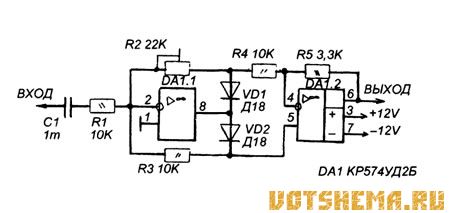

Устройство кодировки речевой информацииНа рисунке 2 приведена схема декодера. Он является усилителем абсолютного значения сигнала. ОУ DA1.1 - инвертирующий усилитель с раздельными цепями обратной связи для положительных и отрицательных сигналов. Разделение сигналов производится на выходе DA1.1. Разделенный сигнал подается на ОУ DA1.2, который для сигналов положительной полярности является неинвертирующим, а для сигналов отрицательной полярности инвертирующим усилителем.

В результате на выходе ОУ DA1.2 образуется исходный речевой сигнал с постоянной составляющей. Для устранения неодинакового коэффициента усиления DA1.2 для положительных и отрицательных сигналов в плечо обратной связи отрицательного плеча ОУ DA1.1 включен подстроечный резистор R2.
