Схема сигнализатора - закрой холодильник

Одной из причин преждевременной кончины агрегата бытового холодильника является неправильная эксплуатация. Часто дверь холодильника забывают закрыть, или просто прикрывают не до конца - магнитный замок не успевает притянуть дверь и она остается приоткрытой. В результате морозильный агрегат работает не только на объем холодильника, но и на весь объем кухни. Время, в течении которого компрессор находится в включенном состоянии, увеличивается, и в конечном итоге его двигатель может выйти из строя из-за перегрева.

Предлагаемое устройство устанавливается в отсек с лампой освещения и терморегулятором (или в отдельной коробке рядом с ним - зависит от конкретной конструкции холодильника). Схема подключается параллельно лампе и в случае, если дверь холодильника остается открытой более 30 секунд, начинает издавать прерывистый звуковой сигнал, достаточно большой громкости.

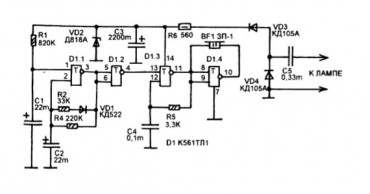

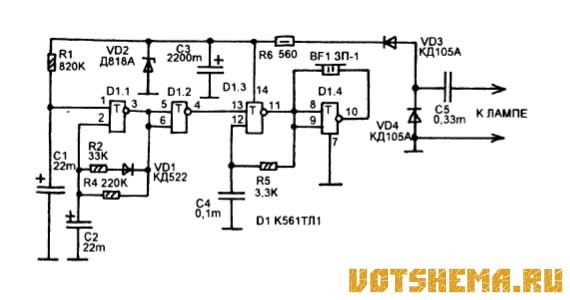

Работа устройства ясна из принципиальной схемы. Стабилитрон VD2 - можно заменить на Д814А-Д. Конденсатор С5 на напряжение не ниже 300В.
