Схема автомагнитолы на микросхеме К157УЛ1

Автомагнитола собрана целиком на отечественных микросхемах: на К157УЛ1 -предварительный усилитель воспроизведения, на К174УН10 и К174УН12 - предварительный УЗЧ с электронными регуляторами громкости, стереобаланса, и тембра по ВЧ и НЧ, на двух микросхемах К174УН15 - стереофонический мостовой УМЗЧ, на одной микросхеме КС1066ХА1 (К174ХА42А) - радиоприемный УКВ ЧМ тракт, и узел электронного управления с проводным пультом дистанционного управления на микросхемах КР1506ХЛ2, КР1506ХЛ1 и мультиплексоре К561КП1.

В результате получился аппарат с такими характеристиками:

1. Диапазон частот при воспроизведении магнитной записи........................ 40...14000 гц.
2. Номинальная выходная мощность на нагрузке 4 ом ........................................ 2x4 Вт.
3. Максимальная мощность................ 2x6 Вт.
4. Коэффициент нелинейных искажений, при номинальной мощности, не более ...... 1 %
5. Реальная чувствительность приемного УКВ ЧМ тракта......................................... 6 мкВ.
6. Диапазон УКВ ЧМ тракта............ 64...73 Мгц.
7. Регулировки громкости, баланса и тембра -электронные кнопочные, с панели магнитолы или с пульта.
8. Настройка приемного тракта - электронная механическая только с панели магнитолы.

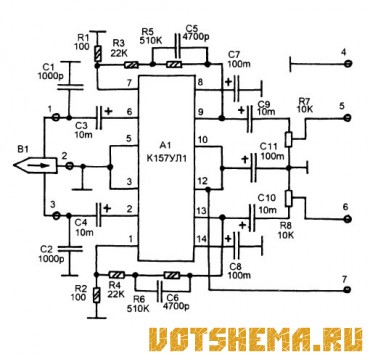

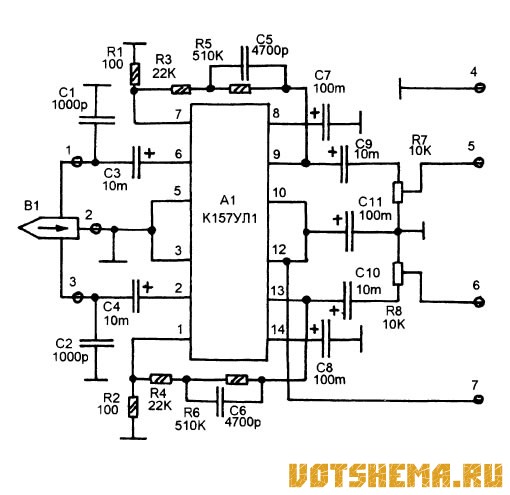

Принципиальная схема предварительного усилителя воспроизведения показана на рисунке выше. В основе микросхема К157УЛ1. Конденсаторы С1 и С2 высокочастотной коррекции подбираются для конкретной магнитной головки. Уровни выходных сигналов и равенство стереоканалов устанавливаются подстроечными резисторами R7 и R8.

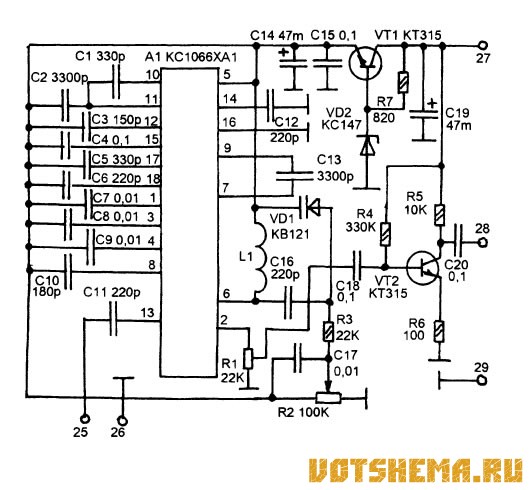

Принципиальная схема радиоприемного тракта показана на рисунке 2. В основе микросхема КС1066ХА1 в почти типовом включении. УРЧ, равно как и входной контур, отсутствует. Единственный контур - гетеродинный. Питание радиотракта 4,7В - стабилизировано параметрическим стабилизатором на транзисторе VT1. Выходное напряжение ЗЧ микросхемы 70 мВ, для работы УЗЧ этого недостаточно, поэтому выходной сигнал дополнительно усиливается каскадом на транзисторе VT2.

Рис.2
Схема автомагнитолы на микросхеме К157УЛ1

Оптимальный уровень устанавливается под-строечным резистором R1. Настройка на станцию - переменным многооборотным резистором шкального типа -R2. Сам тракт выполнен в виде экранированного модуля (типа СКМ телевизора) на торцевой панели которого располагается шкала и торцевая ручка настройки.

Радиотракт можно сделать на диапазон 64-73Мгц или 88-108 Мгц, все зависит от числа витков гетеродинной катушки. Возможно устроить электронную цифровую настройку, но микросхема КР1506ХЛ 2, которая в данном случае выполняет роль контроллера управления такую функцию обеспечить не может, поэтому настройка механическая при помощи переменного резистора.

Низкочастотный усилитель сделан на трех платах - на одной двух-канальный электронный регулятор громкости, баланса и тембра, и на двух других мостовые усилители мощности для каждого канала на отдельной плате.

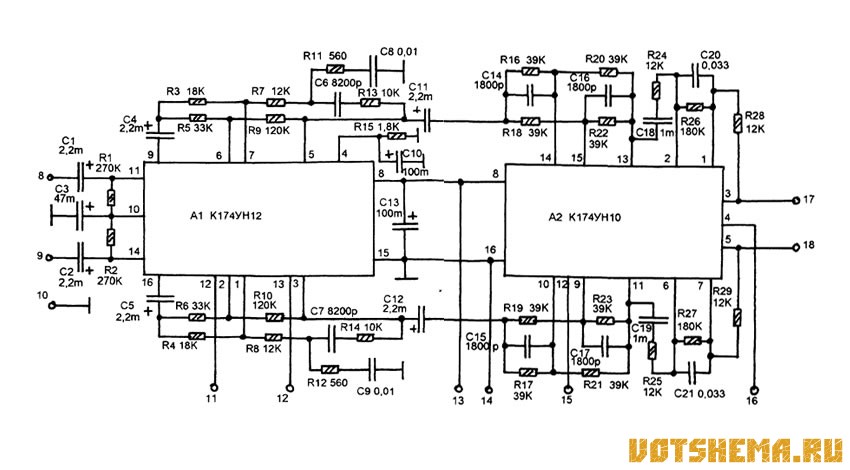

Принципиальная схема регуляторов показана на рисунке 3. Регулировка громкости и баланса происходит в микросхеме А1

Рис.3
Схема автомагнитолы на микросхеме К157УЛ1

К174УН12, регулировка электронная путем изменения постоянного напряжения на выводе 12 - регулировка стерео-баланса , и на выводе 13 - регулировка громкости. Напряжение на этих выводах должно изменяться от нуля до десяти вольт.

С выходов этой микросхемы сигналы поступают на А2 - К174УН10 - двухканальный регулятор тембра по НЧ и ВЧ с электронной регулировкой изменением постоянных напряжений на выводах 12 (ВЧ) и 4 (НЧ), напряжения должны изменяться также от нуля до 10В.
