Подключение видеомагнитофона к телевизору

При подключении телевизора не имеющего узла сопряжения к видеомагнитофону радиолюбители используют различные схемы, от повторения узлов для телевизоров УСЦТ до построения каскадов самостоятельной разработки или из числа опубликованных в радиолюбительской литературе. Очень простые схемы ив одном или двух транзисторах годны если в ваши планы не входит просмотр записей на затертых кассетах или сделанные с телевизора при не очень качественном приеме местного или спутникового телевидения.

В этом случае достаточно в тракте воспроизведения такой платы установить один каскад по схеме эмиттерного повторителя с высоким напряжением смещения в базовой цепи и конденсатором большой емкости на входе. В качестве нагрузки эмиттера в данном случае используется резистор нагрузки эмиттерного повторителя буферного каскада субмодуля радиоканала. Тракт записи в этих платеж выполняют так-же по схеме простого эмиттерного повторителя.

К сожалению такие схемы могут качественно работать только с качественными сигналами. В результате при воспроизведении мы имеем неустойчивое изображение нарушение синхронизации которого вызывается искажением синхроимпульсов шумами и собственными ограничительными способностями каскада эмиттерного повторителя.

Toже самое происходит и при записи, выходной каскад в равной степени усиливает и синхроимпульсы и помехи и полезный сигнал. Что касается помех и полезного сигнала разделить их довольно сложно, но нужно хотя-бы выделить из общего сигнала синхроимпульсы и подчеркнуть их тем самым обеспечив хотя-бы стабильное изображение.

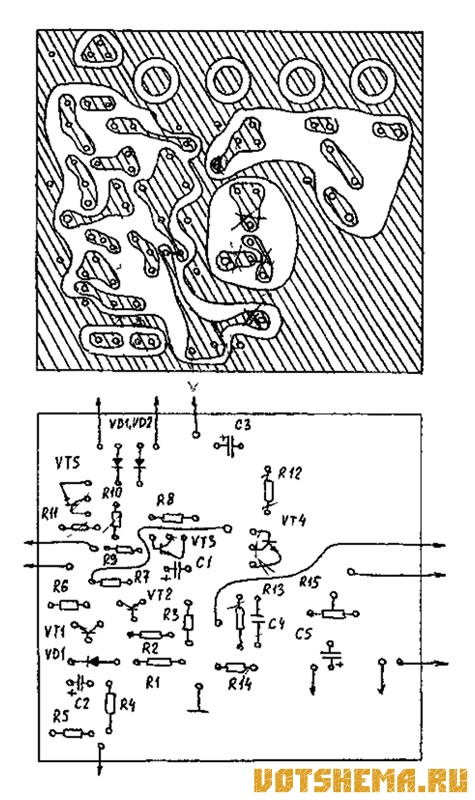

На рисунке Р.01 показана схема простого устройства, которое в значительной мере улучшает синхронизацию изображения как при записи так и при воспроизведении некачественного сигнала.

На транзисторах VT1 и VT2 и диоде VD1 выполнен входной каскад представляет собой сочетание эмиттерного повторителя и импульсного ключа. Напряжение смещения на базу первого транзистора поступает через диод VD1 этот диод увеличивает входное сопротивление каскада при поступлении синхроимпульса. По входному сопротивлению каскад с выходом видеомагнитофона согласуют резисторы R4 и R5.

Питание на каскад поступает через ключ на транзисторы VT3. Для того, чтобы включить узел в режим воспроизведения с видеомагнитофона на базу этого транзисторе подается положительное напряжение от устройства переключения программ. В данном случае используется устройство УСУ-1-16 от телевизора 3УСЦТ. Включение режима выполняется включением восьмой программы. Это-же напряжение поступает на базу второго транзисторного ключа на VT5 который включает блокировку радиоканала.

Подключение видеомагнитофона к телевизоруКаскад, формирующий сигнал для записи выполнен на транзисторе VT4 по схеме эмиттерного повторителя, но а цепи его нагрузки включен конденсатор, который подчеркивает синхроимпульсы. Питание на этот каскад подается постоянно независимо от включенного режима работы. Напряжением смещения для него является напряжение на коллекторе VT2.

По звуковой частоте не вводится ни какой коррекции, за исключением возможности установки уровня громкости на таком-же уровне как и при приеме телепередачи, при помощи резисторе R15.

Плата устанавливается на задней панели крышки корпуса телевизоре или на его деревянном корпусе при помощи кронштейнов. На ней расположены четыре азиатских коаксиальных разъёма типа "тюльпан", поэтому плата располагается непосредственно перед отверстиями под эти разъёмы, проделанными в задней крышке телевизора. Все сигнальные соединения между этой платой и разъемом Х3 МРК выполняются экранированным проводом, остальные - обычным монтажным.

Особенность схемы в том, что резистор R41 (в эмиттерной цепи буферного каскада СМРК) должен быть установлен в положение максимального сигнала.
