Схема деки Hi-Fi
Категория: Аудио
Схема деки Hi-Fi

Магнитофонная приставка предназначена для записи и воспроизведения аудио-программ на магнитофонных кассетах с лентой с рабочим слоем Те", "Сг" и "Met", обеспечивая, при этом качество аппаратуры первой группы сложности. При разработке схемы ставилась задача добиться высоких характеристик используя наиболее распространенные детали и несложные схемные решения, позволяющие достигнуть высокой степени повторяемости.
Конструктивно, схема деки разбита на шесть узлов, каждый из которых выполнен на отдельной печатной плате.

Принципиальная схема усилителя воспроизведения показана на рисунке выше (блок Б1). За основу схемы взята схема усилителя воспроизведения магнитофона высшей группы сложности "Маяк-010-стерео".

Усилитель воспроизведения двухкаскадный: входной каскад собран на малошумящем транзисторе VT1 (VT1.1 для одного канала и VT1.2 для другого), следующий, на операционном усилителе А1.

В большинстве усилителей воспроизведения между головкой и входным усилителем включается разделительный конденсатор. Именно в этом конденсаторе кроются причины повышенного шума, поскольку электролитический конденсатор всегда имеет некоторый ток утечки, и следовательно является источником НЧ шумов.

Применение же вместо электролитического сухих конденсаторов не желательно уже по тому, что среди таковых, практически нет конденсаторов с большими емкостями. И в результате снижая шум получаем на входе частото-зависимый делитель, ухудшающий АЧХ на нижних частотах. В данном усилителе применяется непосредственное подключение головки ко входу УВ, исключая все эти недостатки.

Существенно зависит уровень шума и от режима работы входного каскада. Поэтому в данной схеме ток эмиттера транзистора выбран по максимуму отношения сигнал/шум при подключенной головке и составляет 40 мкА.

Еще одна особенность усилителя в использовании двух независимых петлей ООС. Температурную стабилизацию режима работы выходного каскада обеспечивает 100%-ная ООСпо напряжению (R11, VT2, С8, R12, С4). АЧХ усилителя формируется частотно-зависимой ООС (R10, С5, R6, R5, R7, R8, R4, СЗ). Постоянная времени t2 определяется емкостью конденсатора С5 и сопротивлением резистора R12. Постоянная времени t1 задается параметрами R9, R5, R7, R8, R4, R6 и С5 и для ленты с рабочим слоем Fe203 составляет 120 mkS, при переходе на ленту Сг02 или Met замыкаются контакты реле К1.1

(К2.2), исключая резистор R6, и постоянная времени уменьшается до 70 mkS. Ход АЧХ на высших частотах формируется введением ПОС в колебательный контур, образованный магнитной головкой и конденсатором С2.

В результате УВ имеет такие характеристики:

Рабочий диапазон частот.......... 30... 18000 гц.
Номинальное выходное напряжение........ 0,5В.
Коэффициент нелинейных искажений при выходном напряжении 0,5В не более.... 0,15%.
Отношение сигнал/шум не менее....... 63 дб.


Установка режима работы входного каскада производится резистором R4 до получения тока эмиттера VT1 40 мкА, при этом должна быть подключена головка.

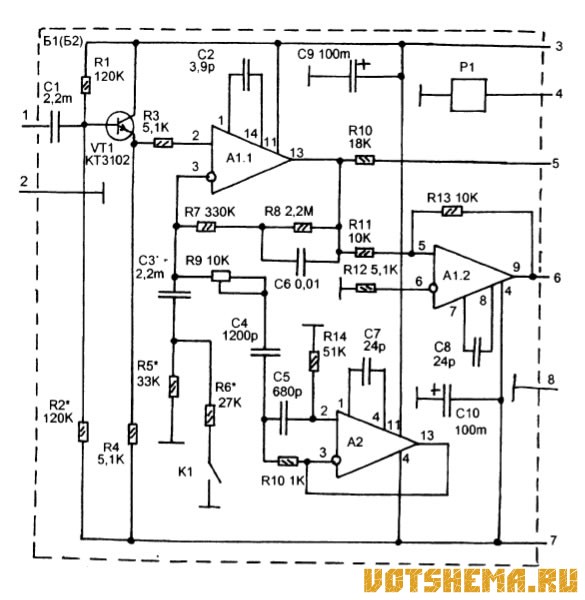

Принципиальная схема усилителя записи показана на рисунке 2.
В связи с необходимостью расширения диапазона частот в область низших частот, цепь НЧ предискажений построена таким образом, чтобы обеспечить запись по НЧ вплоть до 15 Гц. Низкочастотные пред-искажения задаются параметрами цепи C6R8.

Рис.2
Схема деки Hi-Fi

При работе с лентами с рабочим слоем С102 и Met включение резистора R6, при помощи контактов реле, параллельно резистору R5 увеличивает ток записи, путем повышения усиления ОУ А1.

Высокочастотная предкоррекция обеспечивается гиратором на операционном усилителе А2 (используется половина микросхемы). Глубина коррекции устанавливается подстройкой R9, а частоту резонанса (18000 Гц) можно установить подбором номинала R14.

Для увеличения перегрузочной способности и увеличения динамического диапазона выходной каскад построен по .мостовой схеме. Первым плечом моста является выход операционного усилителя А1.1. Для создания второго плеча используется второй ОУ микросхемы — А1.2 включенный по схеме инвертирующего усилителя. Таким образом удается получить достаточную линейность тока записи без применения высоковольтного питания выходного каскада, к тому же отпадает необходимость в разделительном конденсаторе на выходе усилителя.
