Схема 5-ти полосного эквалайзера

Эквалайзер обладает коэффициентом передачи, при средних положениях всех регуляторов, равным единице. Средние частоты полос - 60 Гц (RP1), 250 Гц (RP2), 1 кГц (RP3), 4 кГц (RP4) и 16 кГц (RP5). Входное сопротивление 47 kOm. Эквалайзер можно использовать совместно с любой аудиоаппаратурой, где имеется источник питания постоянного тока напряжением 12-15V. Эквалайзер может быть выполнен как монофоническое или стереофоническое устройство.

Схема монофонического варианта приведена на рисунке 1. Эта схема располагается на печатной плате, рисунок и схема которой приводится на рисунке 2. В монофоническом варианте переменные резисторы - регуляторы могут быть расположены непосредственно на печатной плате. Если нужен стереофонический вариант, - собираете два таких эквалайзера на двух раздельных печатных платах.

Причем, у одной из плат нужно сделать узкую сторону размером не 60, а 80 мм и расположить на ней еще один ряд печатных дорожек под переменные резисторы, так чтобы это соответствовало геометрическим размерам сдвоенных переменных резисторов.

Затем, сдвоенные переменные резисторы устанавливаются на этой плате, а вторая плата с помощью втулок крепится над первой, образуя такой бутерброд. Соединение вторых групп сдвоенных переменных резисторов с второй платой осуществляется посредством монтажных проводников наикратчайшей длины.

Схема выполнена на четырех микросхемах NE5532, - это сдвоенные операционные усилители. Один усилитель - половинка А4, остается свободным. Для того чтобы операционные усилители могли работать в схеме с питанием от однополярного источника, в схеме имеется формирователь опорной средней точки питания, состоящий из резисторов R1, R2 и конденсатора С18. Точка соединения этих элементов является опорной точкой, с которой тем или иным образом соединены прямые входы всех ОУ.

Входной сигнал поступает через разъем Х1. На операционном А1.1 выполнен буферный усилитель. За ним следует схема из пяти активных фильтров, включенных параллельно. Каждый фильтр выделяет полосу с определенной центральной полосой. Таким образом на выходе схемы активных фильтров получается пять аудиосигналов, представляющих собой составляющие общего входного сигнала, разбитого на пять полос.

Для того чтобы собрать эти полосы воедино, и установить желаемое соотношение уровней составляющих этих полос в выходном сигнале, использует микшер на операционном усилителе А1.2 и переменных резисторах RP1-RP5.

Используя второй операционный усилитель микросхемы А4 можно сделать эквалайзер, который одновременно будет формировать два аудиосигнала для двухполосной акустической системы. Например, если RP1 и RP2 будут образовать совместно с ОУ А4.2 отдельный микшер, а с микшером на А1.2 будут работать только RP3, RP4, RP5, то с выхода А4.2 будет сниматься НЧ сигнал на низкочастотную акустическую систему, а с выхода А1.2 - СЧ-ВЧ сигнал на средне-высокочастотные акустические системы.

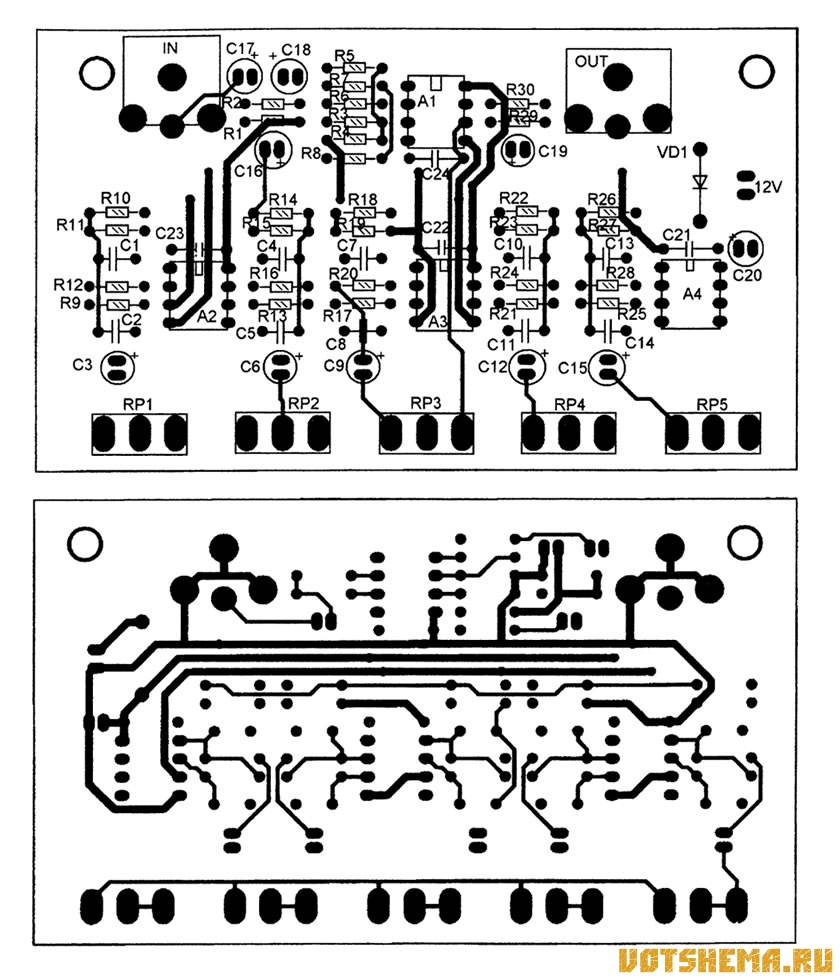

Схема 5-ти полосного эквалайзераНа рисунке 2 показана печатная плата для монофонического варианта. Плата имеет двухстороннее расположение печатных дорожек.

На верхнем рисунке вид со стороны расположения деталей, на нижнем - с обратной стороны. На плате имеются отверстия для соединения монтажа с одной и другой стороны, в эти отверстия необходимо вставить проволочки (например, обрезки выводов резисторов) и пропаять с обеих сторон печатного монтажа.

Если потребуется установка коэффициента передачи, это можно сделать подбором сопротивления резистора R6. Операционные усилители NE5532 можно заменить другими аналогичными микросхемами, содержащими два ОУ общего назначения.
